噪声环境影响评价软件操作指南

1 噪声软件V4更新说明............................................................. 6

2 软件介绍....................................................................... 12

2.1 系统的要求.............................................................. 15

2.2 功能介绍................................................................ 15

2.2.1 工业噪声......................................................... 15

2.2.2 公路噪声......................................................... 16

2.2.3 铁路通噪声....................................................... 16

2.2.4 数据管理......................................................... 16

3 软件结构....................................................................... 16

3.1 界面说明................................................................ 17

3.1.1 菜单栏........................................................... 17

3.1.2 工具栏图标....................................................... 18

3.1.3 状态栏........................................................... 19

3.1.4 项目管理器窗口................................................... 19

3.1.5 绘图区........................................................... 19

3.2 基本操作................................................................ 19

4 参数设置....................................................................... 23

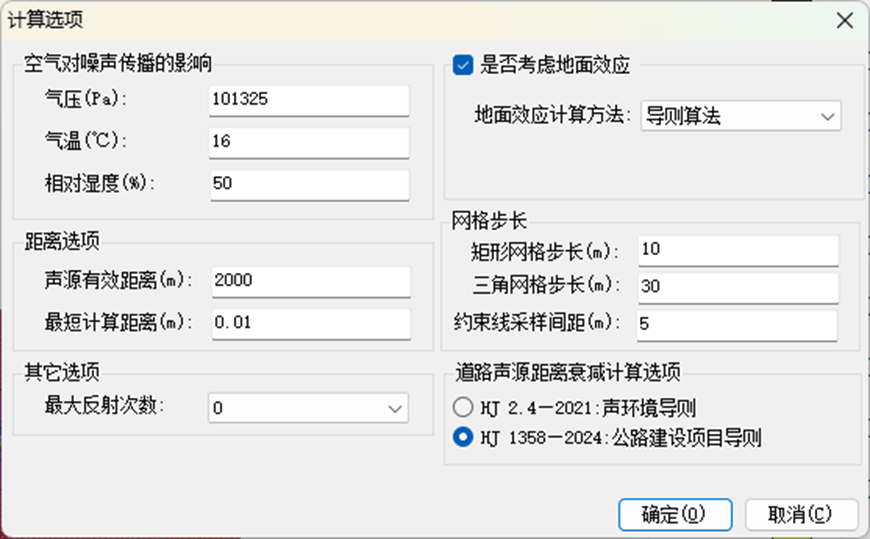

4.1 计算选项................................................................ 23

4.2 设置时段................................................................ 25

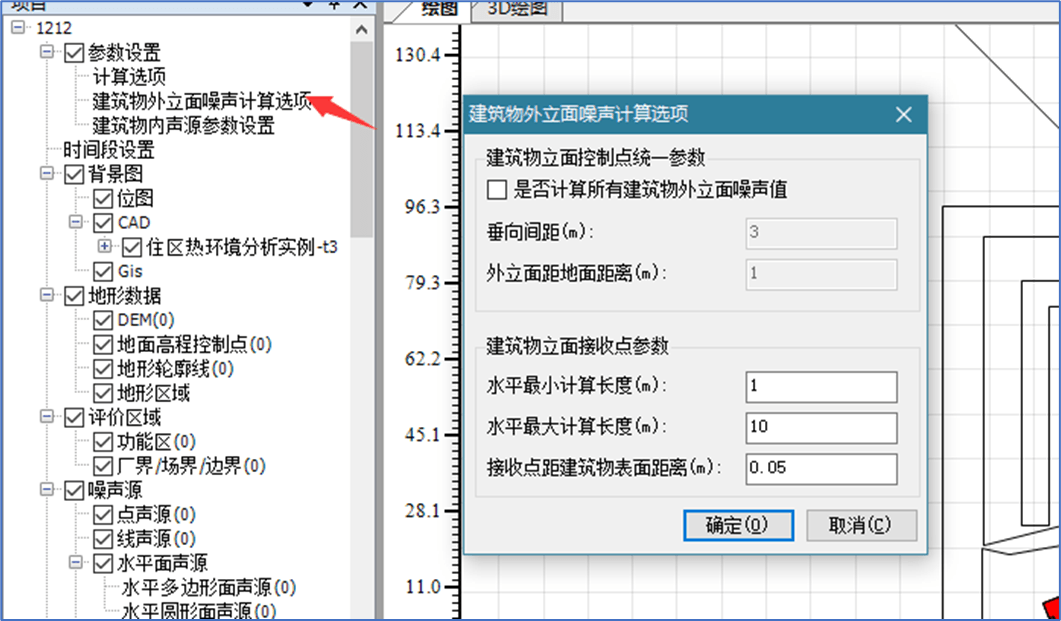

4.3 建筑物外立面噪声计算选项................................................ 25

4.4 建筑物内声源参数设置.................................................... 25

5 声源........................................................................... 27

5.1 工业声源................................................................ 27

5.1.1 基本属性............................................................ 27

5.1.2 点声源.............................................................. 30

5.1.3 线声源.............................................................. 31

5.1.4 面声源.............................................................. 32

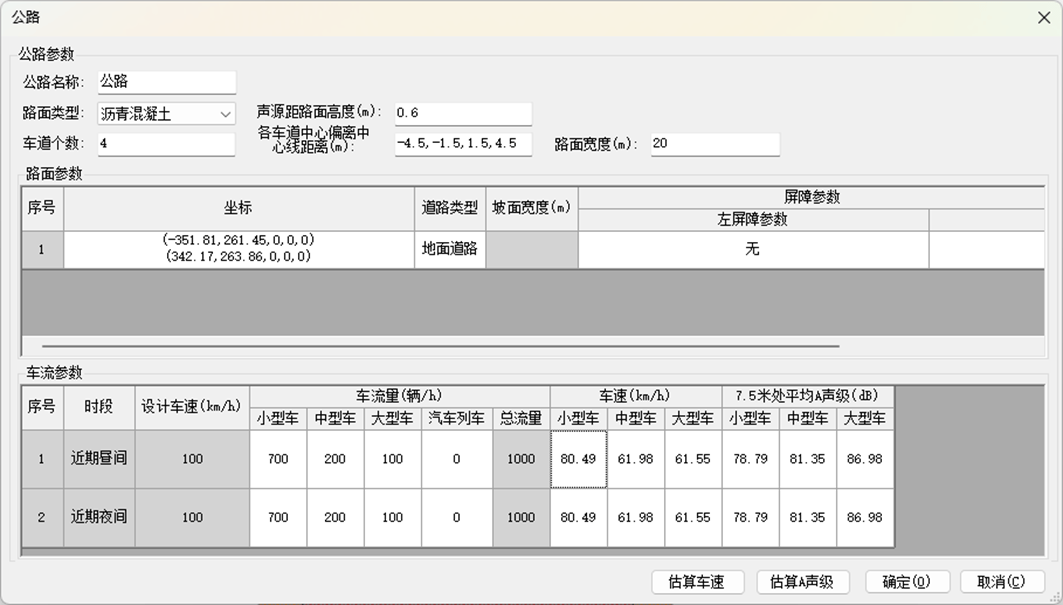

5.2 公路声源................................................................ 34

5.2.1 公路参数............................................................ 35

5.2.2 车流参数............................................................ 37

5.2.3 车道参数............................................................ 37

5.3 铁路声源................................................................ 38

5.3.1 列车集合............................................................ 38

5.3.2 铁路声源参数........................................................ 40

5.4 风笛声源................................................................ 42

5.4.1 风笛参数......................................................... 42

5.4.2 发声特性......................................................... 43

6 导入资料....................................................................... 43

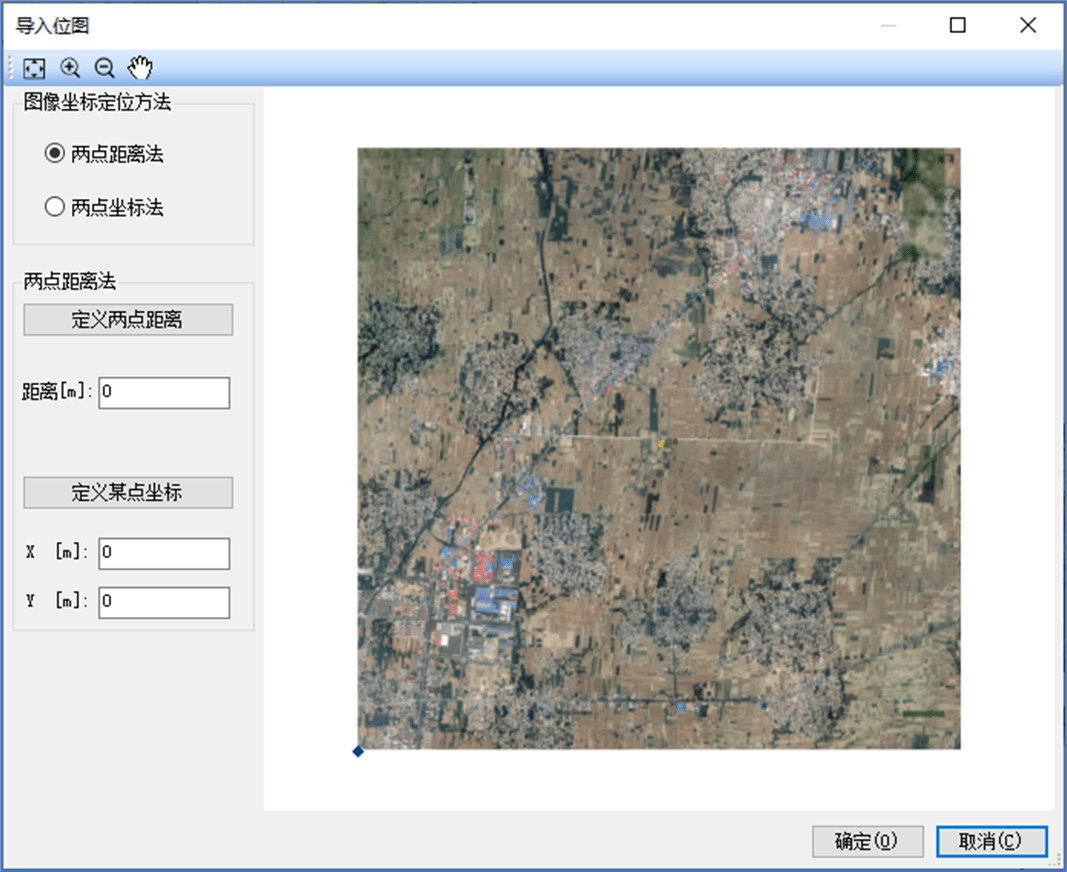

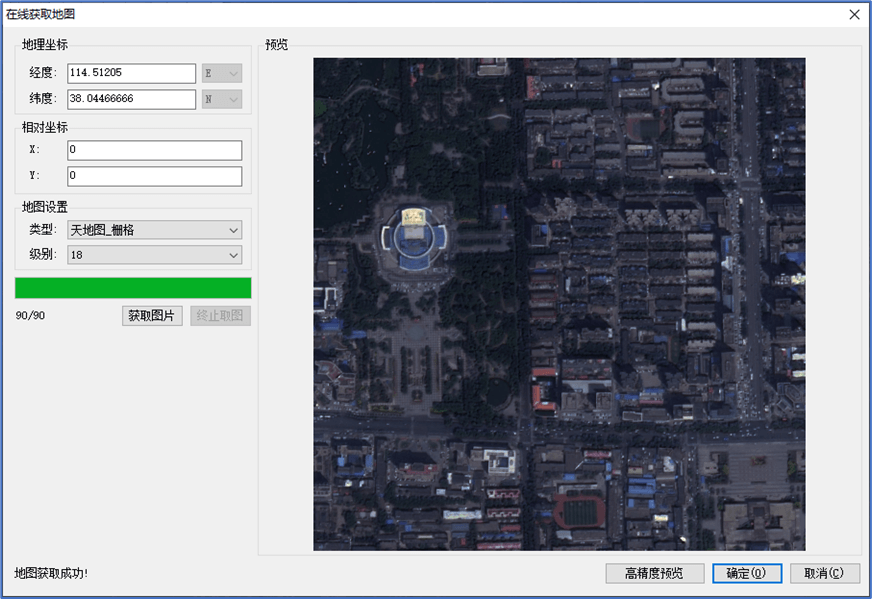

6.1 导入背景图.............................................................. 43

6.1.1 位图................................................................ 43

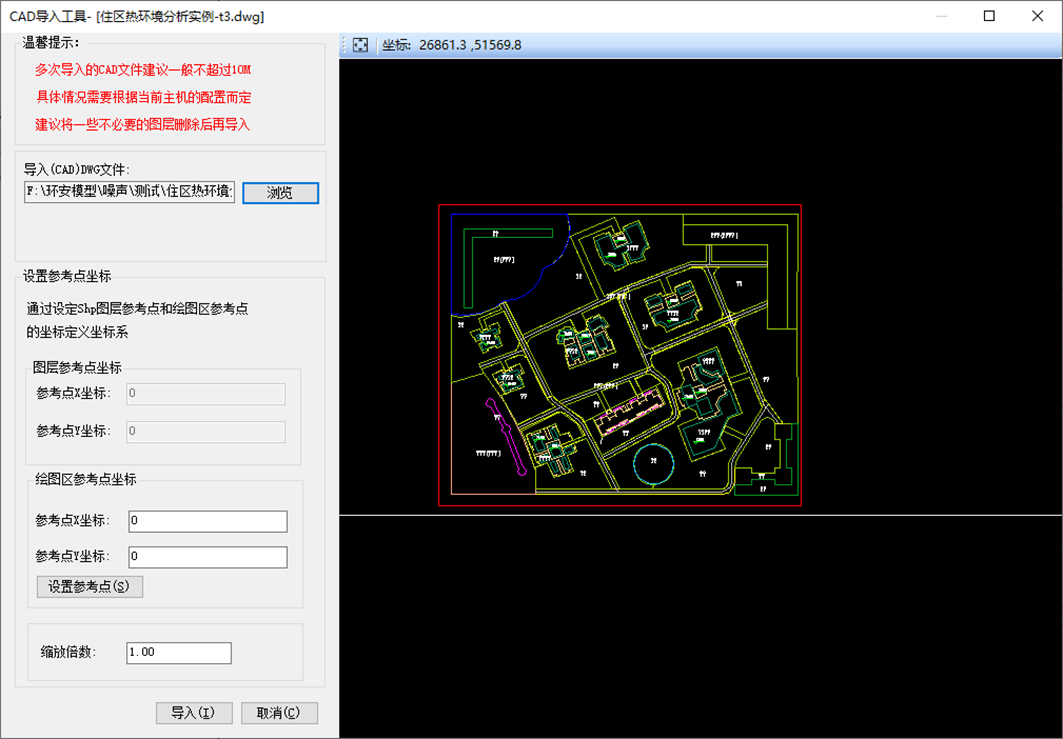

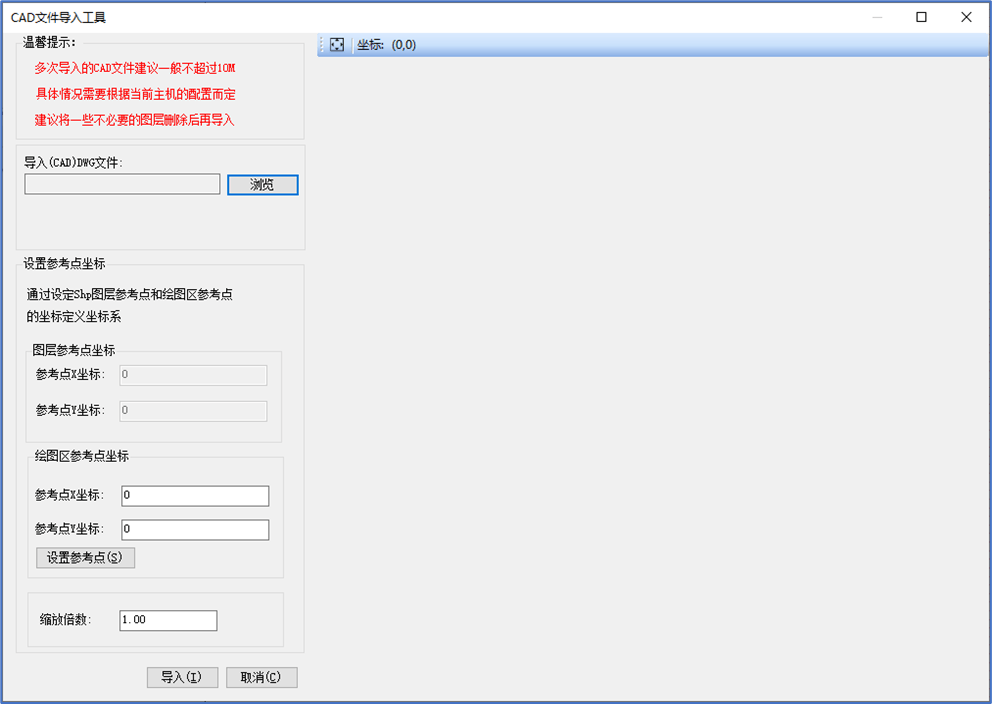

6.1.2 AUTOCAD DWG图................................................... 47

6.1.3 ArcGis shp图......................................................... 48

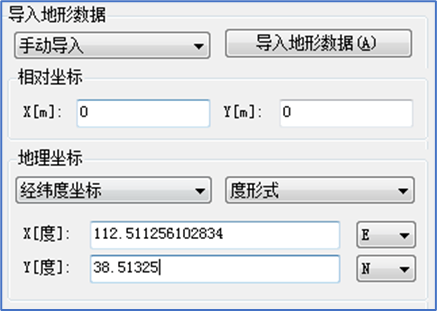

6.2 导入地形数据（dem数据）................................................ 49

6.2.1 自动导入地形数据.................................................... 50

6.2.2 手动导入地形数据.................................................... 51

6.2.3 删除地形数据文件.................................................... 52

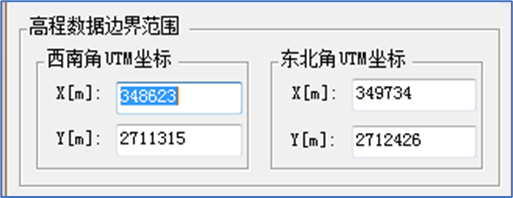

6.2.4 数据的导入范围...................................................... 53

7 衰减影响....................................................................... 53

7.1 屏障.................................................................... 53

7.1.1 屏障名称............................................................ 54

7.1.2 屏障高度............................................................ 54

7.1.3 几何性质............................................................ 54

7.1.4 屏障表面的反射作用.................................................. 54

7.1.5 特殊屏障............................................................ 55

7.2 建筑物.................................................................. 56

7.2.1 建筑物的几何性质.................................................... 56

7.2.2 建筑物的声学性质.................................................... 56

7.3 绿化林带................................................................ 57

8 接受点、网格和范围............................................................. 58

8.1 离散点.................................................................. 59

8.2 线接受点................................................................ 59

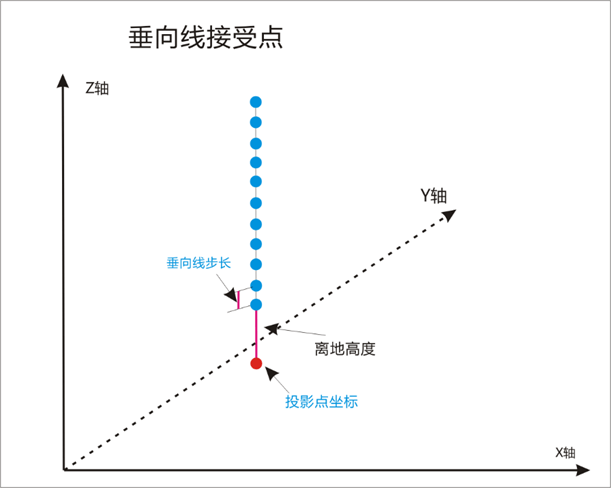

8.3 垂向线接受点............................................................ 60

8.4 主网格点................................................................ 62

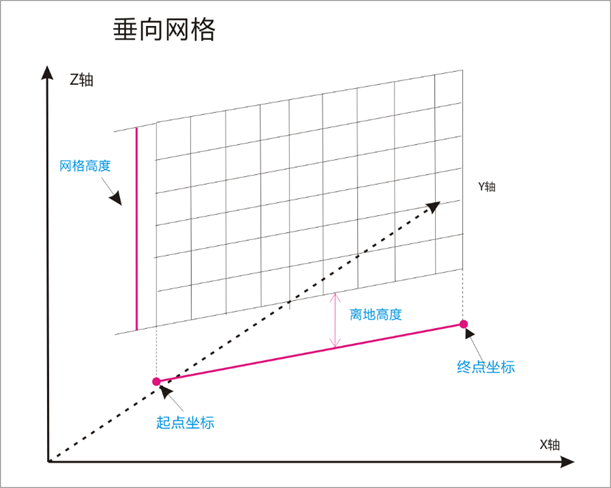

8.5 垂向网格点.............................................................. 62

8.6 建筑物外立面控制点...................................................... 64

8.7 评价区域................................................................ 65

8.7.1 声环境功能区..................................................... 65

8.7.2 厂界/场界/边界................................................... 66

9 预测结果....................................................................... 67

9.1 突发噪声................................................................ 67

9.2 噪声预测结果表达........................................................ 67

9.3 噪声预测结果查看........................................................ 67

9.3.1 查看方式一.......................................................... 67

9.3.2 查看方式二.......................................................... 68

9.3.3 查看方式三.......................................................... 68

9.4 噪声预测结果导出........................................................ 69

9.4.1 表格................................................................ 69

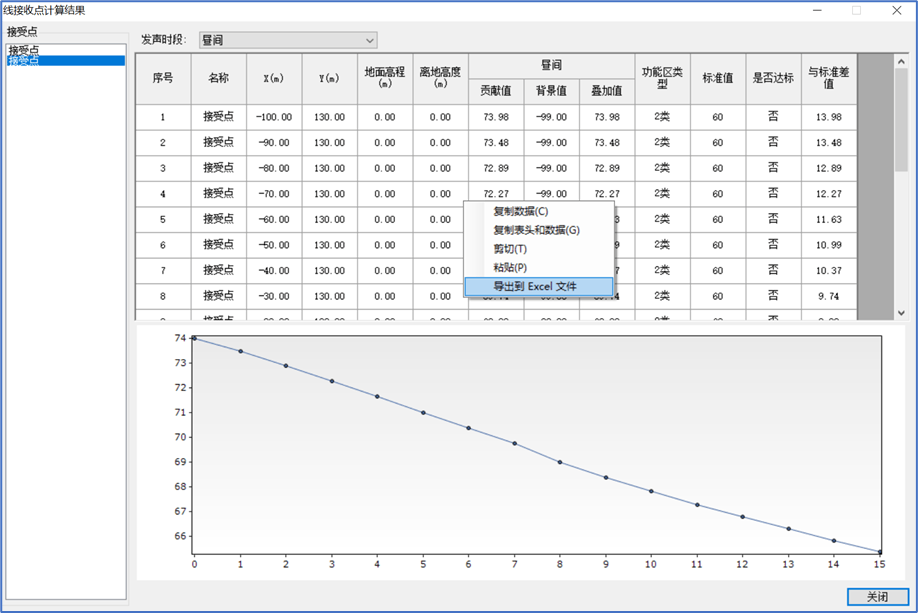

9.4.2 折线图.............................................................. 70

9.4.3 等声级图............................................................ 70

9.5 预测模型相关参数列表.................................................... 72

10 交互....................................................................... 73

10.1 CAD/shp图形-噪声对象转换............................................... 73

10.1.1 单个图形转换..................................................... 73

10.1.2 图形批量转换..................................................... 73

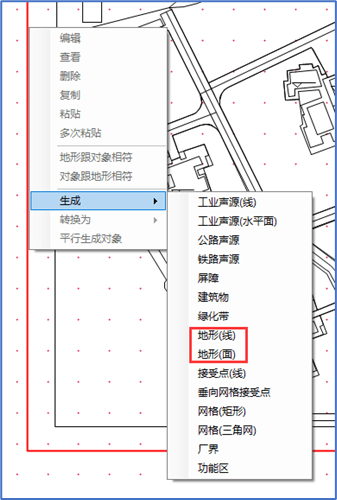

10.1.3 地形控制对象的生成............................................... 74

10.2 地形.................................................................... 74

10.2.1 地形控制点....................................................... 75

10.2.2 地形轮廓线....................................................... 76

10.2.3 地形控制面....................................................... 76

10.2.4 地形与对象间的调整............................................... 77

10.3 二维图形的编辑.......................................................... 77

10.3.1 点对象........................................................... 78

10.3.2 线对象........................................................... 85

10.3.3 面对象........................................................... 86

10.3.4 主网格........................................................... 87

10.3.5 边框坐标轴....................................................... 89

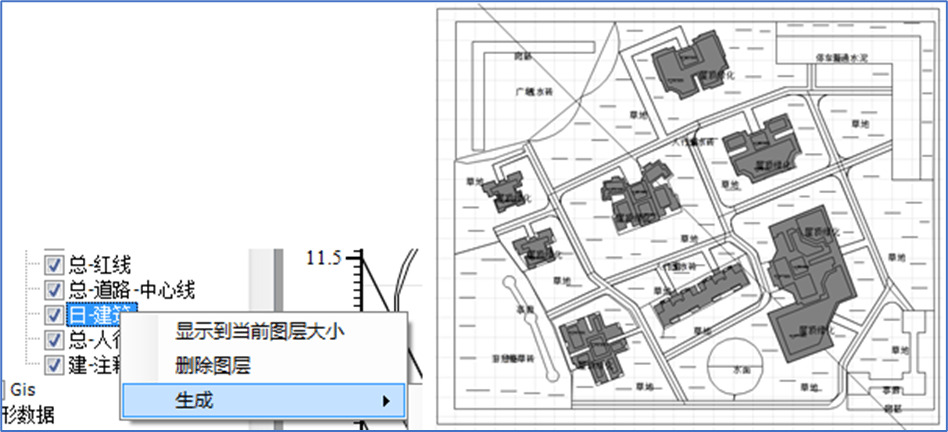

10.3.6 CAD图层........................................................... 90

10.3.7 地形渲染样式..................................................... 91

10.4 三维编辑................................................................ 94

10.4.1 浏览模式......................................................... 95

10.4.2 三维视图编辑..................................................... 95

10.4.3 光照效果......................................................... 98

10.4.4 导出三维场景图.................................................. 101

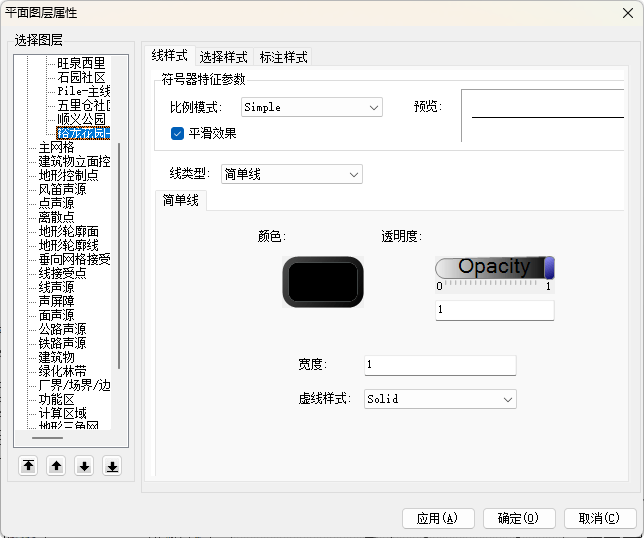

10.5 图层管理............................................................... 102

10.6 等值线编辑器........................................................... 103

10.6.1 设置等值线的图例及标注.......................................... 103

10.6.2 等值线图的编辑.................................................. 104

10.7 运行程序............................................................... 108

11 理论基础.................................................................. 109

1 噪声软件V4更新说明

1.1 V4.1更新（2021.07）

环安科技自噪声导则征求意见开始就启动了噪声软件的更新工作，环安科技总结了上版噪声软件种种不方便和功能不完善之处，广泛征求了用户意见，根据《环境影响评价技术导则 声环境（HJ 2.4—2021）》新的要求，指定了新的软件升级方案，具体如下：

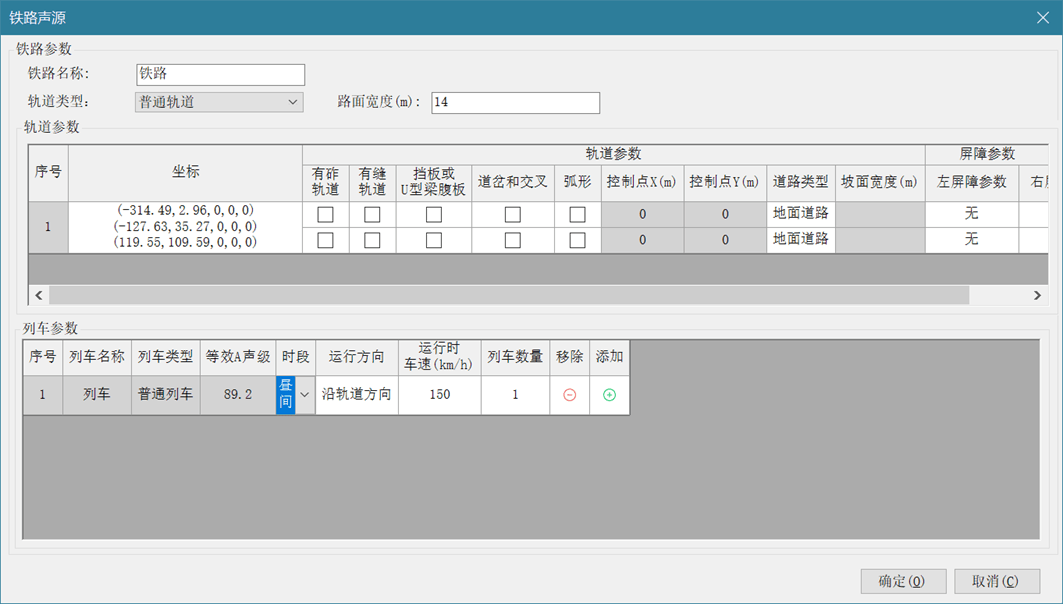

一、铁路计算改进

1.按2021版导则要求，增加了铁路衰减算法

（1） 丰富了铁路和城市轨道交通声源类型；支持低速铁路（＜200km/h）、高速铁路（≥200km/h）、城市轨道交通噪声衰减计算。

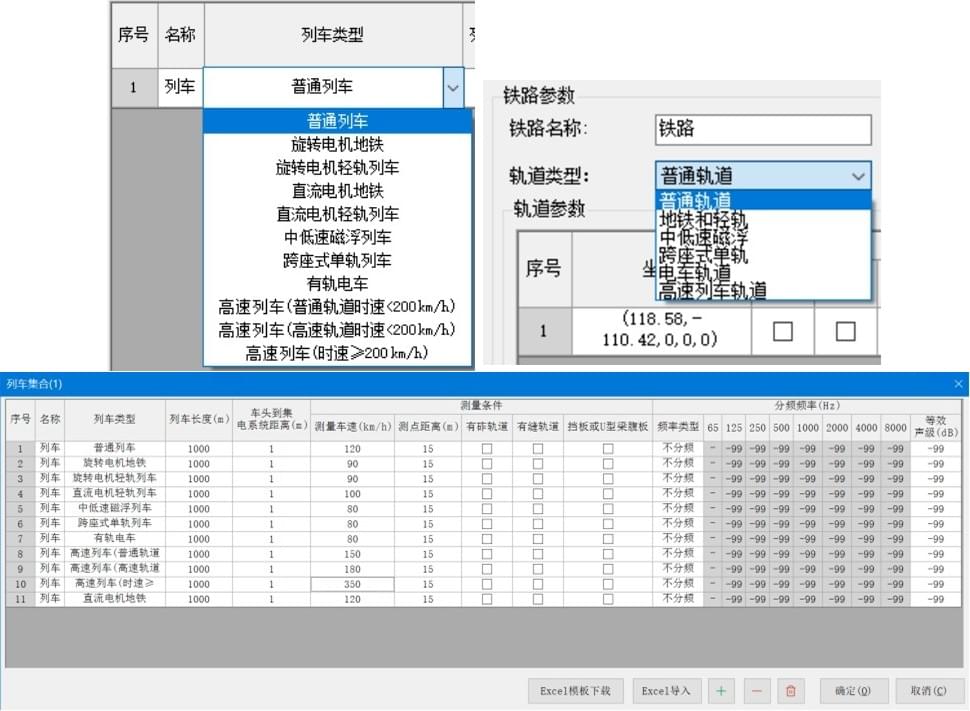

（2） 内置了11种列车类型，涵盖了低速列车、城市轨道交通、高速列车。

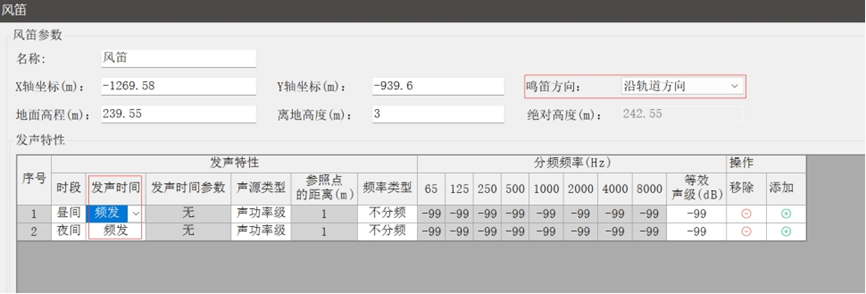

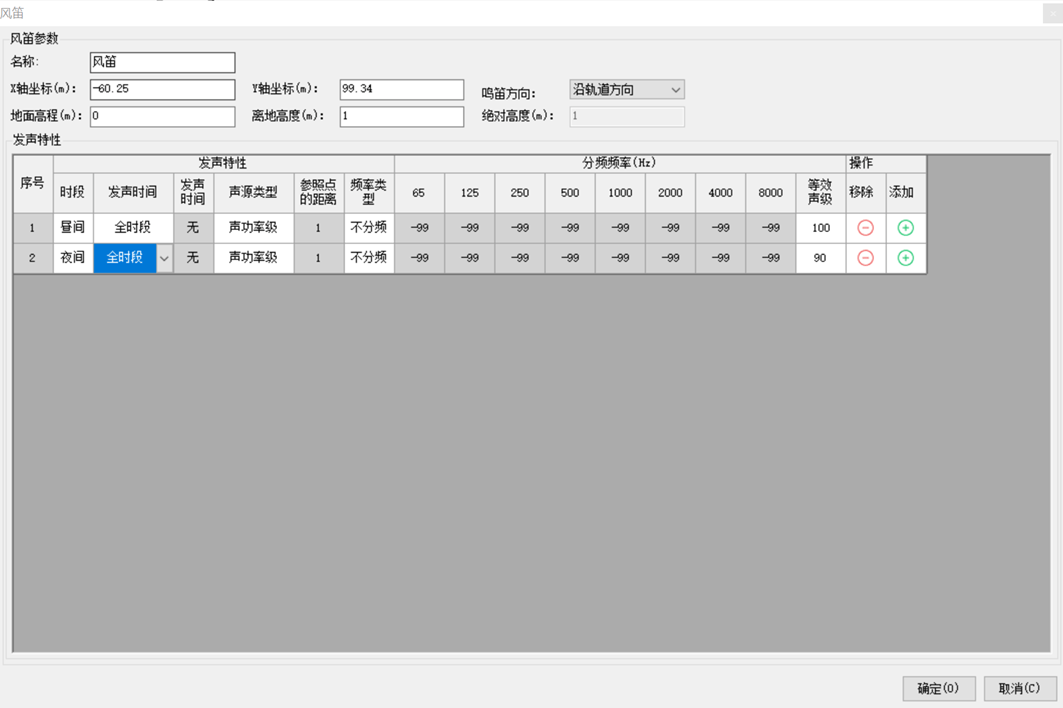

2.增加了指向性的风笛声源

根据《环境影响评价技术导则 声环境》（HJ-2021）在铁路及城市轨道交通预测模型中增加了风笛噪声修正项。

用户只需在轨道指定位置定义声源，并明确风笛鸣笛方向，软件随即自动计算风笛噪声的垂向指向性修正。

二、公路计算改进

3.修正了道路距离衰减量的算法（衰减公式与小时车流量相关联）

4.优化了道路桥梁、路堤/路堑和屏障的建模过程

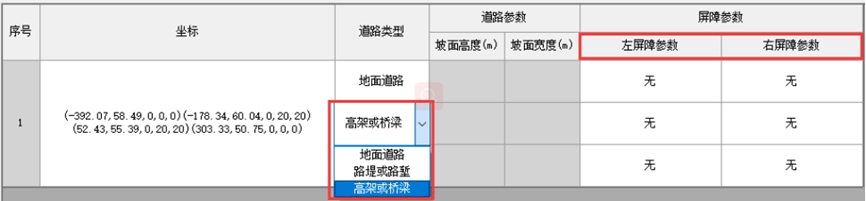

针对V3.0软件比较繁琐的桥梁、路堤/路堑道路及桥梁屏障建模过程，增加了高架或桥梁、路堤或路堑等道路类型。

用户只设置各路段相应的道路类型即可完成公路声源的设置。

增加了各路段自身屏障设置选项，桥梁屏障建模更加简便，解决了之前桥梁屏障和桥体之间漏声的问题。

三、通用计算改进

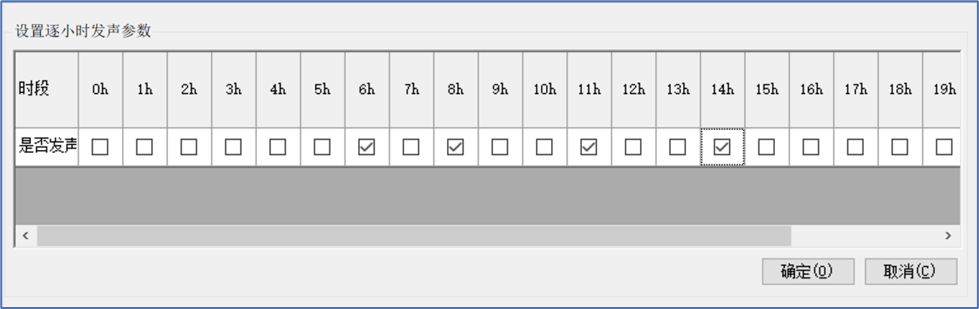

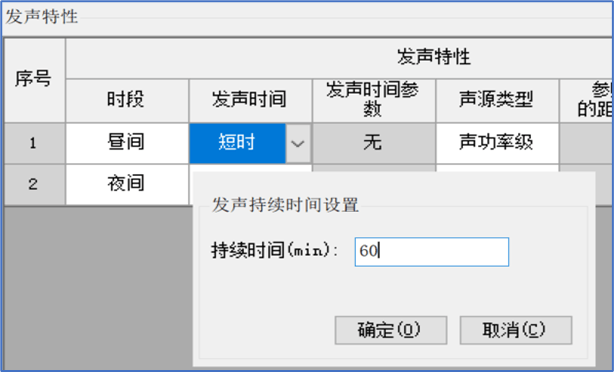

5.增加了突发、频发、偶发噪声的计算

软件在昼/夜等效连续A声级的基础上增加了最大A声级（LAmax），完善了工业企业厂界、建筑施工场界、社会生活环境噪声边界噪声的评价。

6.按2021版导则要求修改了，屏障算法

根据《环境影响评价技术导则 声环境》（HJ-2021）附录A3.4.3并参照HT/J90中4.2.1.2的规定，优化了工业线源、道路源、铁路及城市轨道噪声屏障绕射的衰减算法。很好的解决了实际工作有限长声源经过有限长屏障传播的绕射计算。

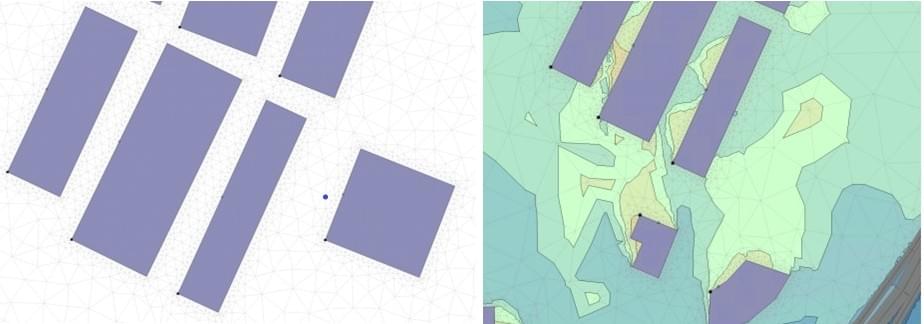

7.增加三角网计算网格

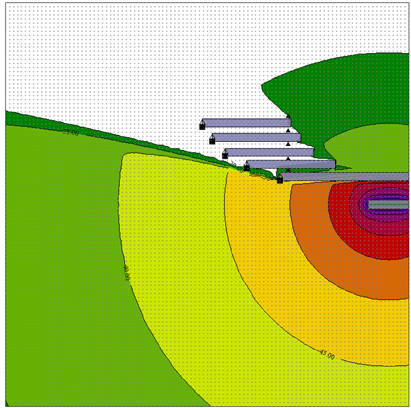

增加了三角网格绘制等值线图的功能，解决了以下问题。

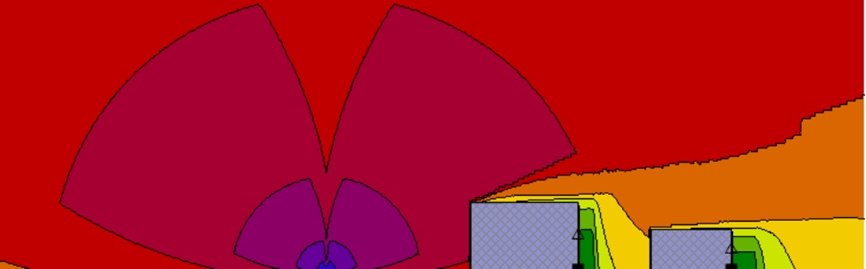

优化了等值线跨过障碍物时的混淆现象

实现了不规则计算边界的等值线图绘制

更好实现了近密远疏网格的设置，加快软件计算速度

8.多网格计算

软件支持多个网格的等值线图绘制，很好的解决了道路项目各典型路段等值线图绘制。

四、噪声评价改进

9.增加了计算结果评价功能。

针对所有计算点、网格点等增加了计算结果的评价，判断计算点是否超标、超标量。

10.增加功能区管理和区域声环境质量标准

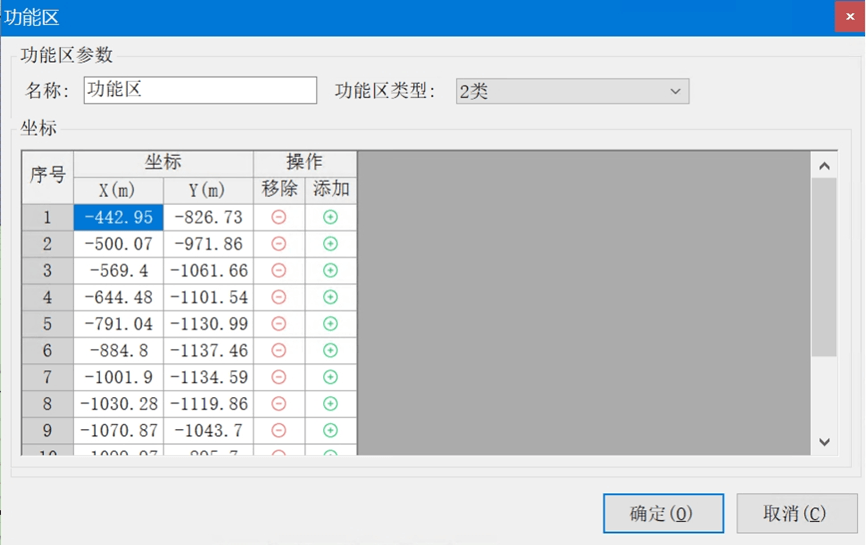

软件增加了声环境功能区的对象，并内置了《声环境质量标准》（GB3096-2008），方便对计算点的结果进行评价；软件支持多个环境功能区设置，为评价范围内存在多种环境功能区划项目提供了相应的解决方案。

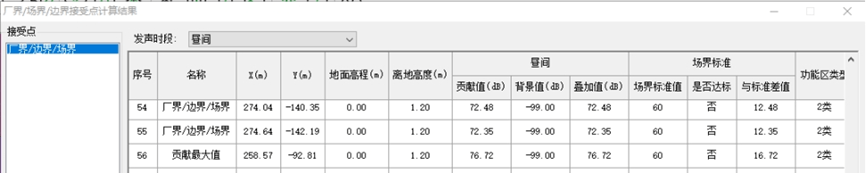

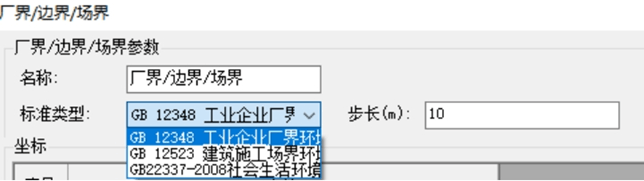

11.增加厂界、场界、边界噪声评价功能。

针对厂界、场界、边界噪声评价，软件增加了厂界、场界、边界对象绘制及计算评价功能，并内置了三种评价标准。用户可选择厂界/厂界/边界执行的评价标准，并设置计算步长，计算完成后软件给出指定步长的厂界噪声及相应的评价结果。

• 《工业企业厂界环境噪声排放标准》（GB 12348-2008）

• 《建筑施工场界环境噪声排放标准》（GB12523-2011）

• 《社会生活环境噪声排放标准》（GB 22337—2008）

五、交互改进

12.优化了噪声对象的绘制

将噪声对象与形状进行了分离，根据噪声对象特征的不同，可绘制点、多点线、线段、弧线、多边形、矩形、正方形、正交多边形和圆形。

13.优化了声源输入界面和各项参数输入界面

优化噪声源输入界面，保证声源参数在同一界面一览无遗，更加直观；更加方便了软件与EXCLE的交互。

六、表现改进

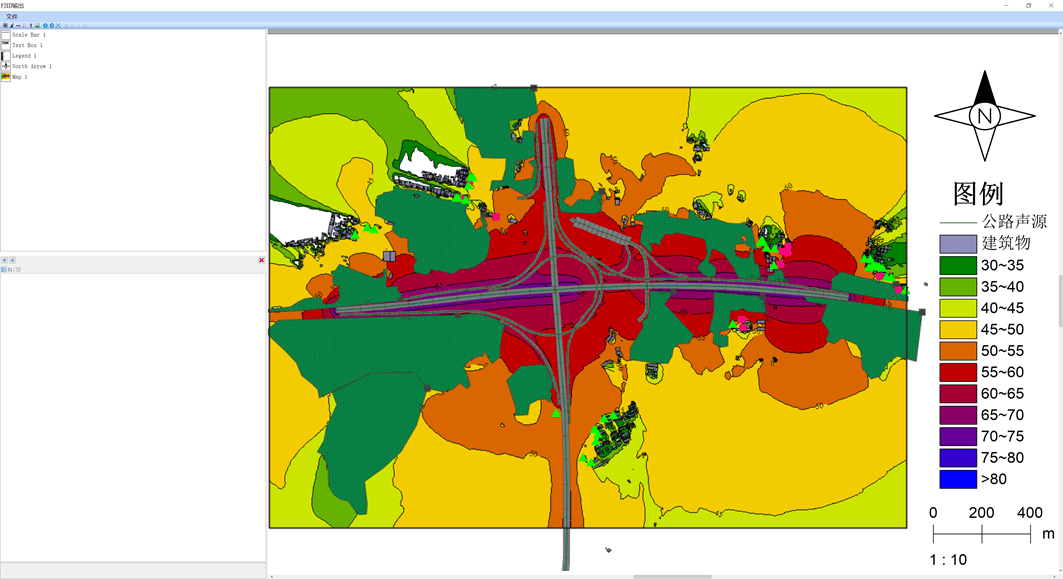

14.优化了垂向等值线图

垂向剖面噪声分布图增加了建筑物的显示，噪声衰减效果展示更加直观。

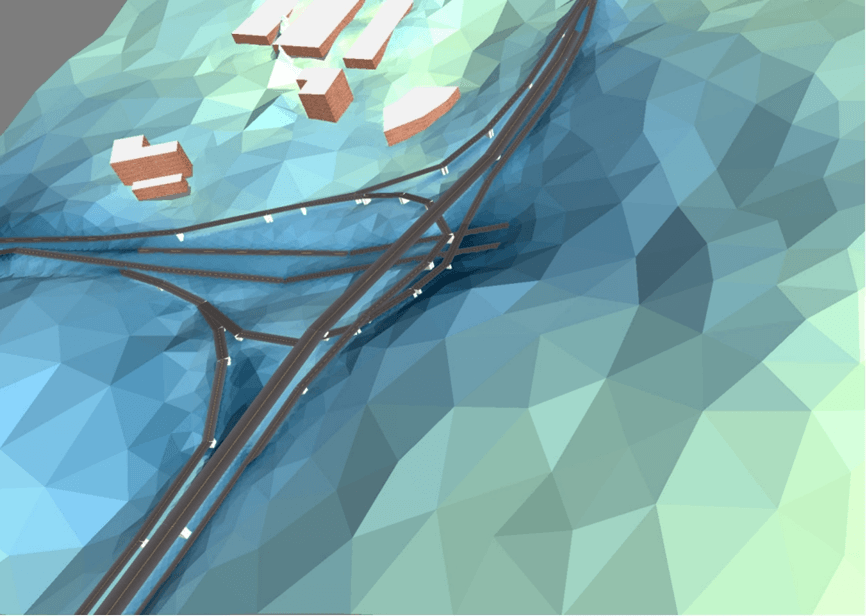

15.优化三维展示效果

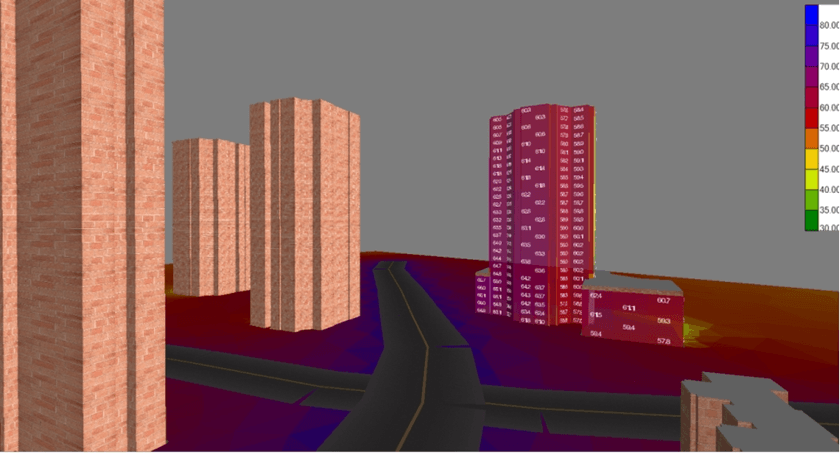

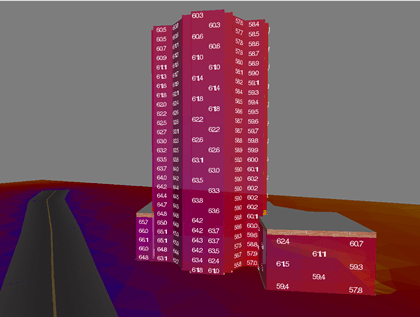

优化了噪声对象、建筑物外立面噪声分布的展示；更加直观的展示了建筑垂向噪声结果。

六、并行计算改进

16.优化了部分计算算法，噪声软件标准版由最多支持4核计算增加为最多支持8核计算。

七、界面改进

17.重新构造了界面，重新设计了工具栏图标，统一了颜色配置。

18.正确显示了窗体缩放，适配了4K分辨率。

七、系统更新202309

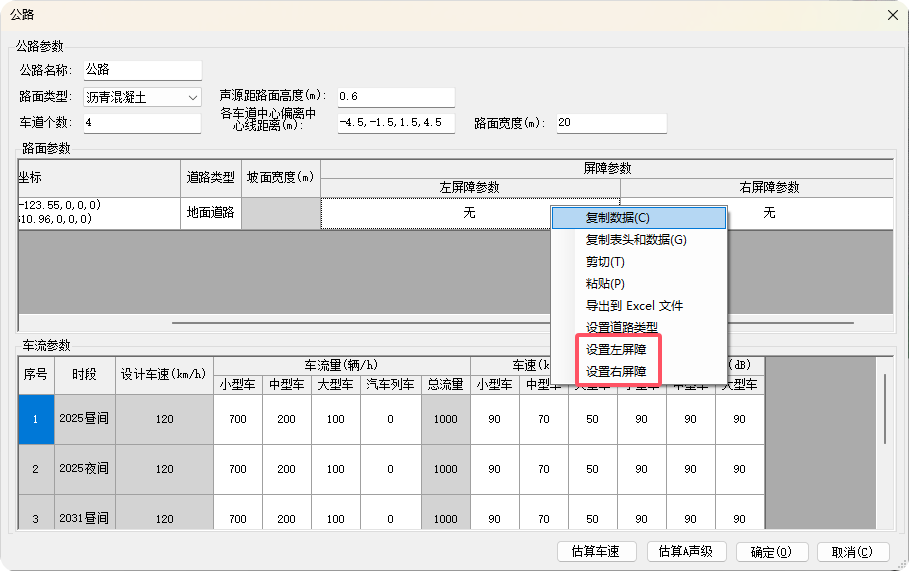

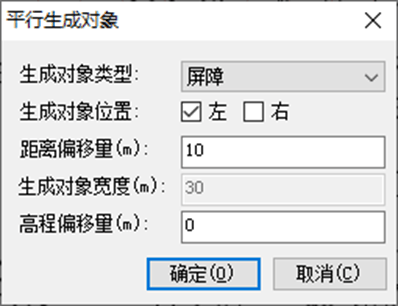

19.增加公路和铁路在多路段情况下一键设置声屏障的功能，方便公路屏障的添加，如桥段路两侧的防撞墩。

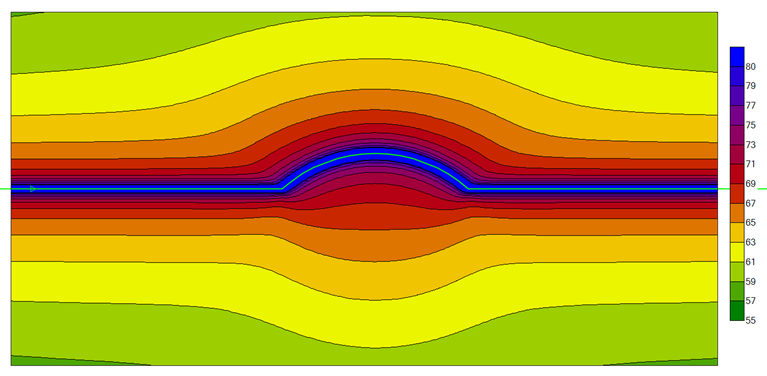

20.优化铁路的圆弧路段的线路修正问题。

21.修正道路在特定条件下多屏障遮挡算法问题。

修正前	修正后

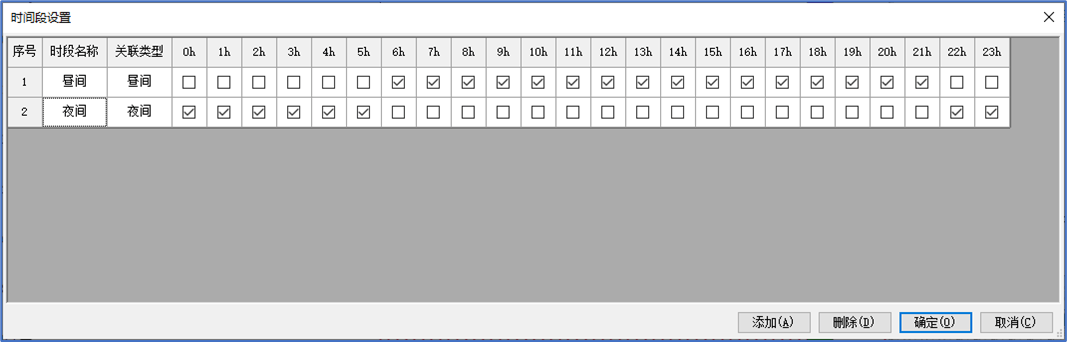

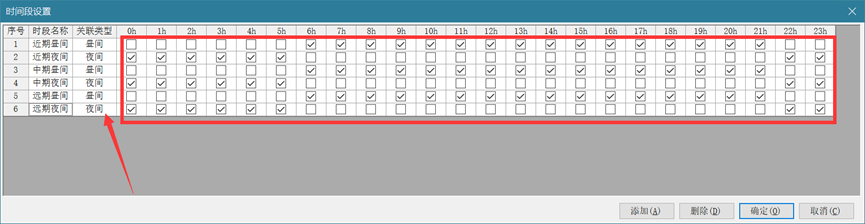

22.项目预测时间段设置优化，可以根据关联类型（昼间/夜间），默认设置所选时刻。

23.优化公路、铁路设置界面，增加窗体大小调整，方便用户编辑声源参数。

1.1.2 V4.5更新（2024.07）

《环境影响评价技术导则 公路建设项目》（HJ 1358—2024）发布后，公路部分的衰减算法和车速估算方法有些改动，软件需要进行一下三个部分的调整。

（1）距离衰减量计算公式的选择

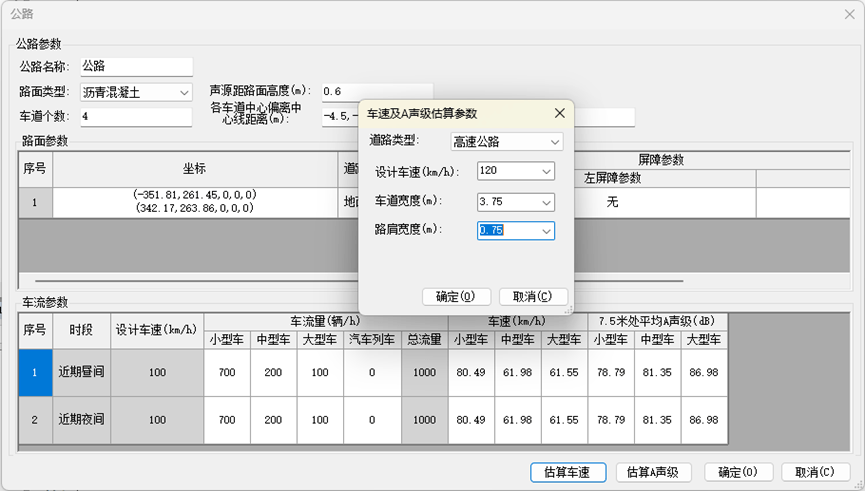

（2）公路各车型平均车速的确定及源强的估算。

（3）声源声功率的估算和参照部分，公路工程机械噪声源强同步更新。

2 软件介绍

2.1 系统的要求

软件可以应用在Windows10、Windows11操作系统的计算机上，并安装Micsoft .NET Framwork(V4.0$和Virbox加密锁用户工具为软件提供相应的操作坏境。

Micsoft .NET Framwork(V4.0和Virbox加密锁用户工具已经打包在软件安装包中，可直接进行安装。

2.2 功能介绍

噪声环境影响评价系统V4.5与V3.3相比，在软件界面布局、噪声预测模型定义及表现等方面均有较大的优化和提高，增加了高速铁路源强

2.2.1 工业噪声

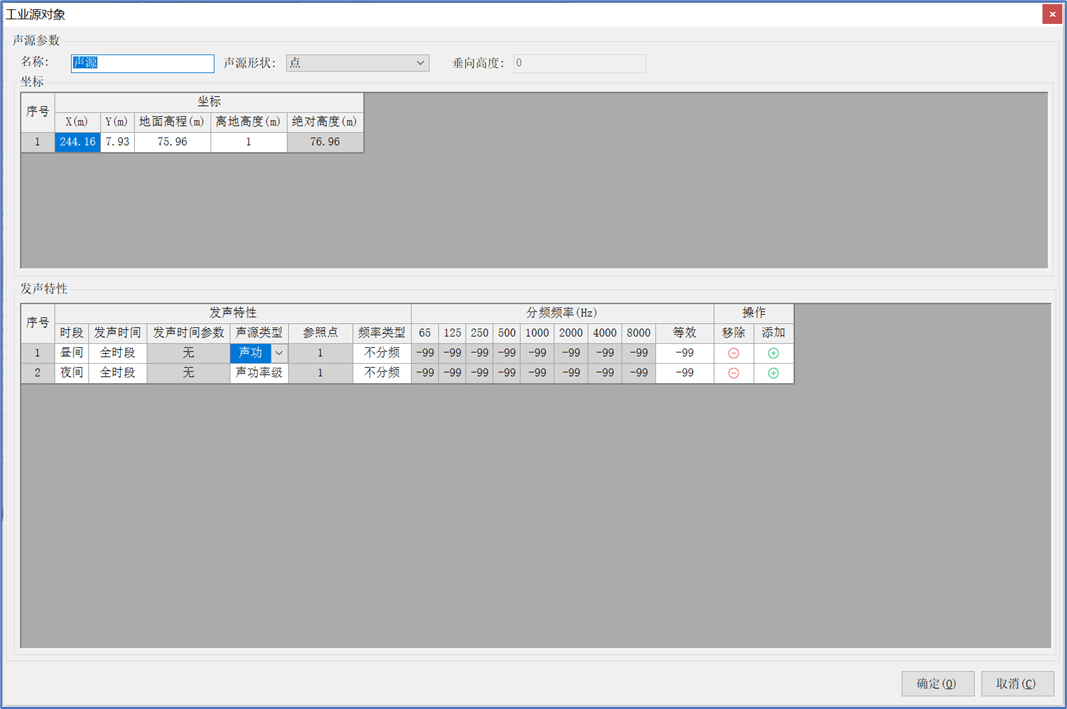

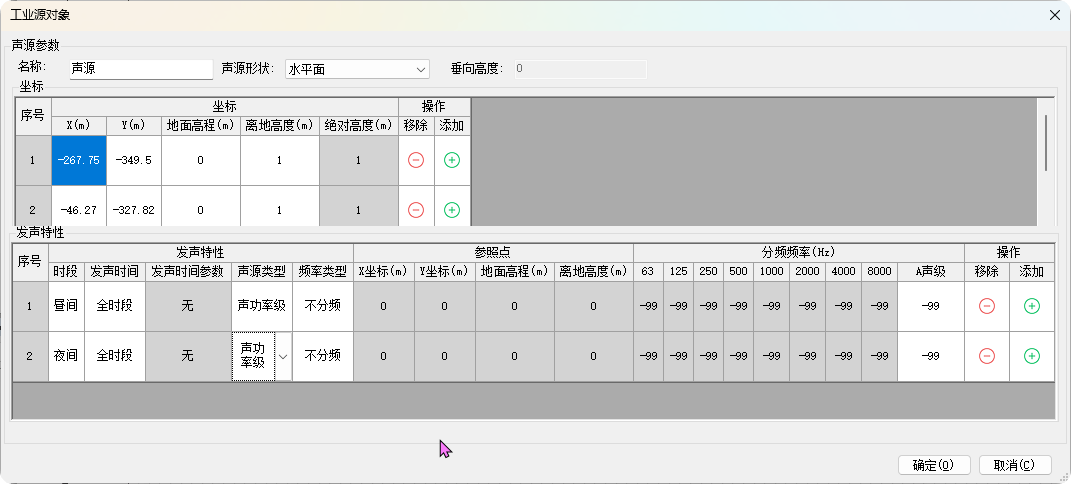

软件支持点声源、线声源、面声源及室内声源预测模型的建立，并自动考虑多源的叠加影响，用于工业建设项目的噪声预测评价。对于非连续发声及源强不稳定的工业声源，软件也提供了相应的预测模型。

2.2.2 公路噪声

软件可以进行公交路、城市道路及立交桥等复杂交通网络的噪声预测。道路的交叉区域，利用公路路口的模型概念来交表达交叉路口的影响。

2.2.3 铁路通噪声

软件提供城市的轨道交通及铁路交通的噪声预测模型的建立。

2.2.4 数据管理

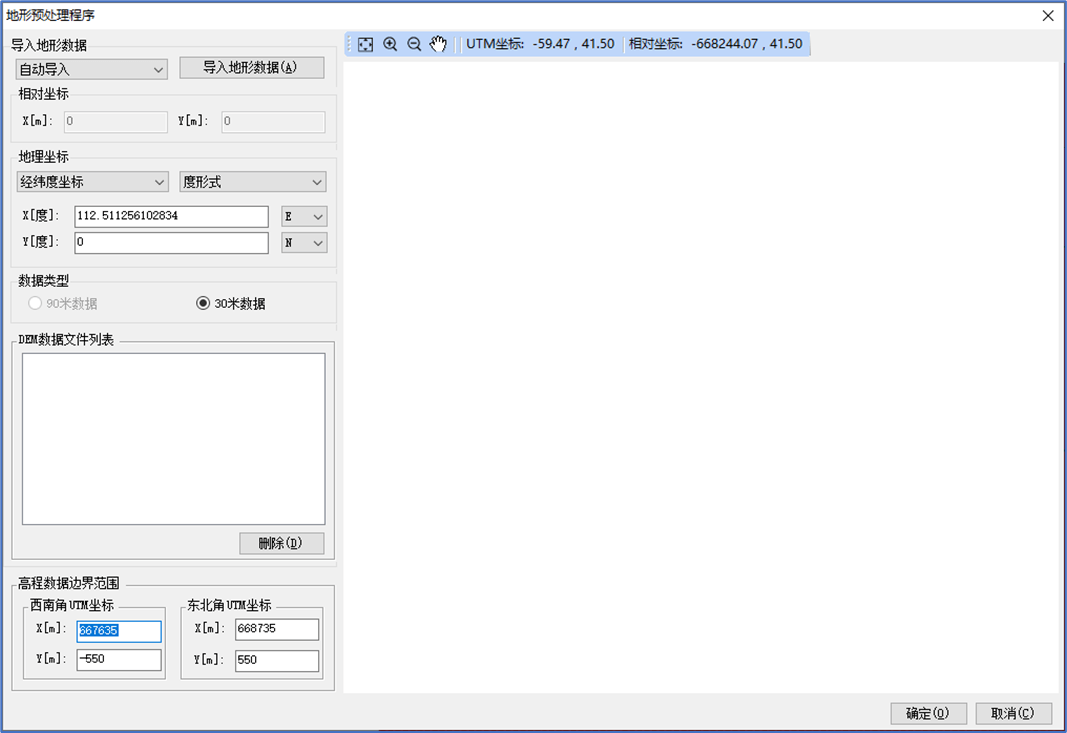

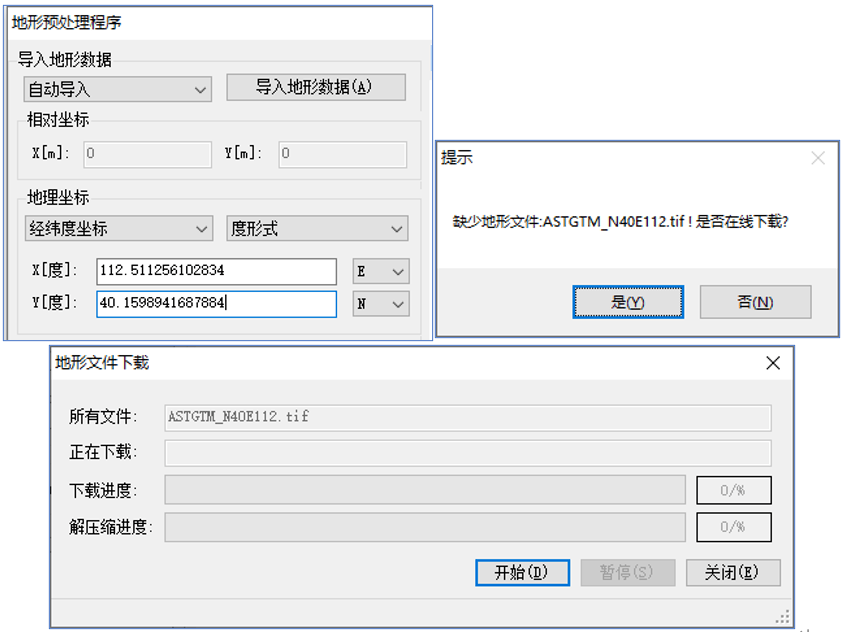

1. 地形数据

软件可以从第三方导入噪声预测项目所在的地面高程数据，然后通过三角程序拟合出更加细致的地形轮廓线，从而可以更为精确计算出地形对噪声传播的影响。

除此之外，软件还可以手动建立地形模型，并通过修改特定范围的地形使噪声对象与地形之间达到更加优化的结合。

2. 噪声对象

软件为手动输入数据提供更多的支持，在不改变现有预测模型的前提下，用户可以修改噪声对象的相关参数；从而减少工作时间，增加预测模型的可维护性。

此外，软件提供了噪声对象之间编辑及转换功能。

3. 图形显示

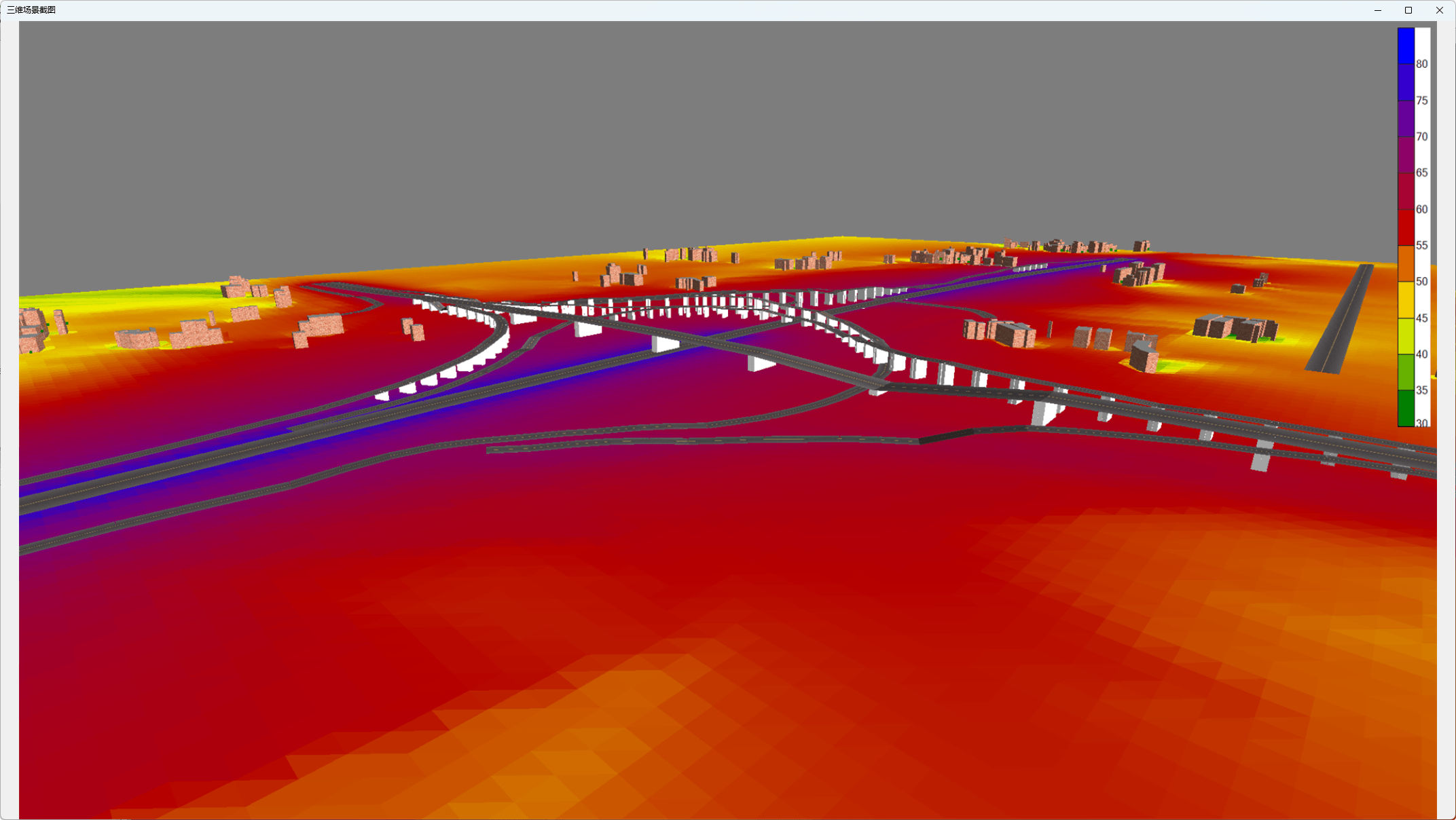

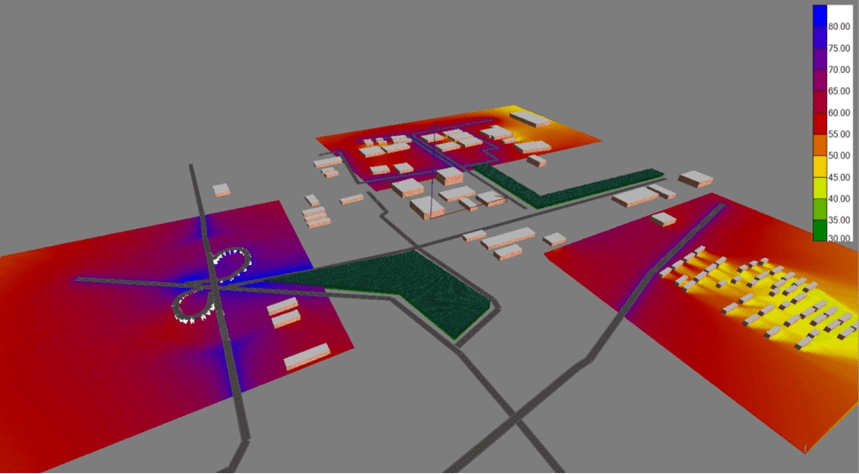

软件可以将噪声预测模型及其噪声分布情况以三维的显示形式更为直观的表现出来。尤其在建筑物外立面噪声分布的图形的表现方面，三维视图是的预测结果更加明了。

3 软件结构

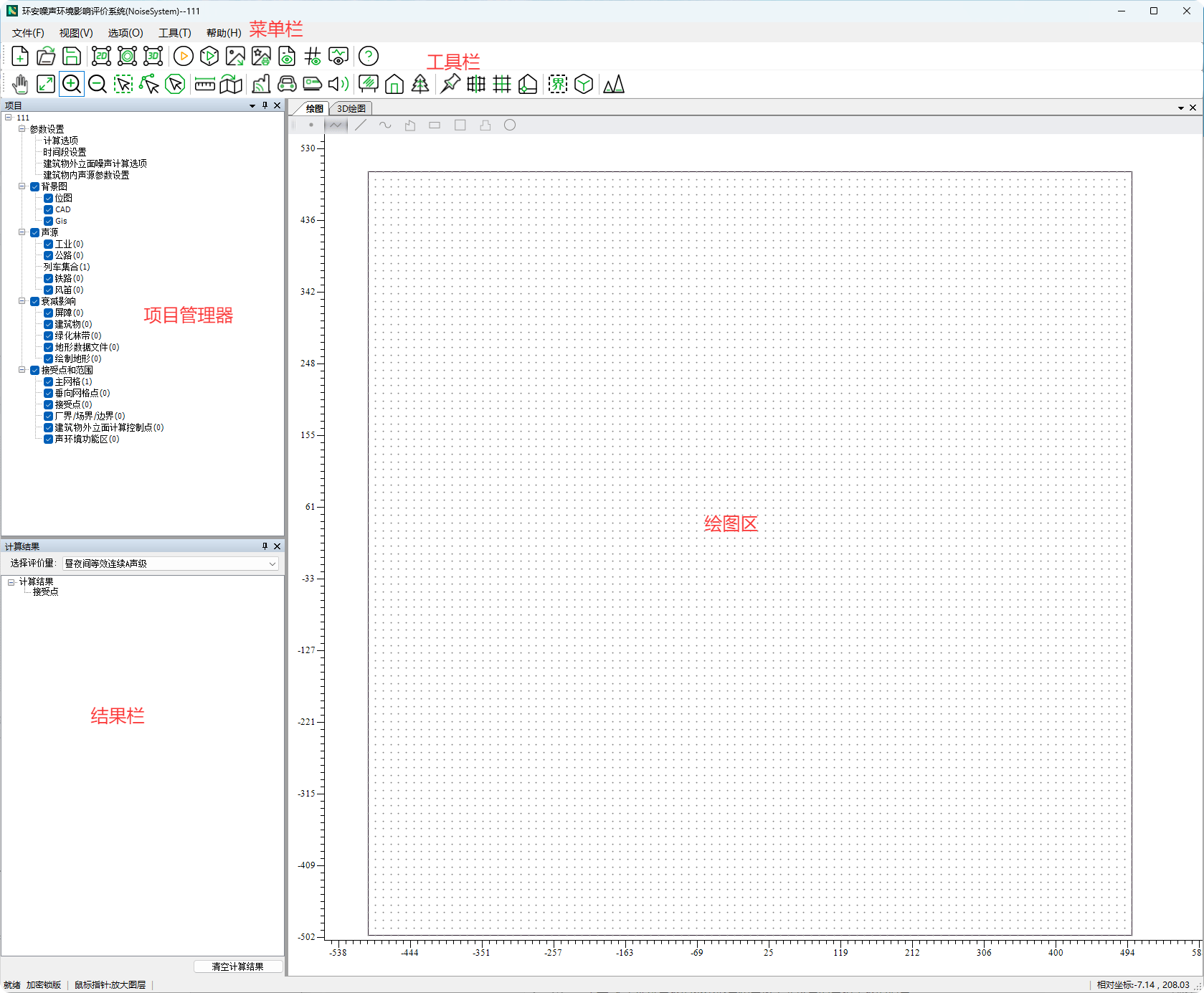

3.1 界面说明

​

3.1.1 菜单栏

1.文件

在文件的下级菜单中，用户可以实现新建项目、打开原有项目、保存项目、导出相关图片、退出系统等操作。

2.视图

通过视图可以控制工具栏、状态栏、项目管理器窗口、计算结果栏、绘图窗口的显示。

3.选项

在此选项中，可以设置预测模型的相关参数。

• 把当前图形设置保存为默认设置

该功能可以将用户设置的噪声对象的表现类型设为默认设置，当进行下一个建模工作时这个设置将被启用。

• 恢复图形初始设置

将噪声对象的表现类型恢复为软件的初始默认设置。

4.工具

“工具”菜单提供声级的基本运算和常见工业设备的声功率级的估算。

• 声功率估算：根据设备已知参数，可计算出声源声功率。

• 声级基本运算：多个声级的能量叠加或是能量相减

5.帮助

用户可以查看软件的操作说明及相关的版本信息。

3.1.2 工具栏图标

• 新建：新建一个项目；

• 打开：打开一个已经存在的项目；

• 保存：保存当前项目；

• 二维编辑器：对界面中的源强、障碍物、接受点、网格等进行编辑；

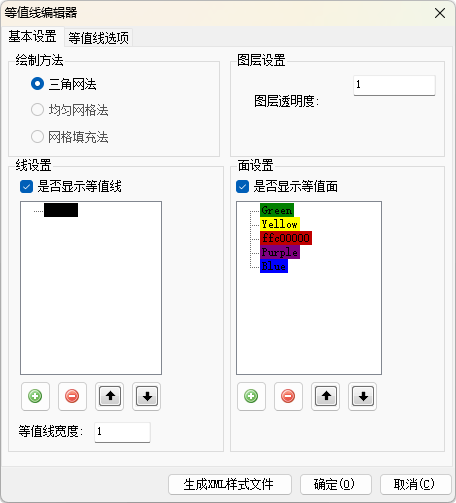

• 等值线编辑器：对项目生成的等值线进行编辑，包括图层透明度、等值线间距等；

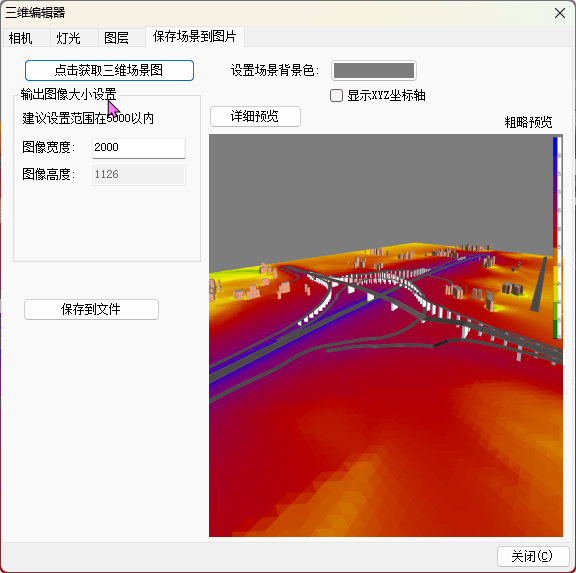

• 三维编辑器：选择3D绘图界面的浏览模式、图层显示及着色，保存3D场景图；

• 计算：计算当前项目；

• 功能区评价计算：对功能区内计算点进行计算评价

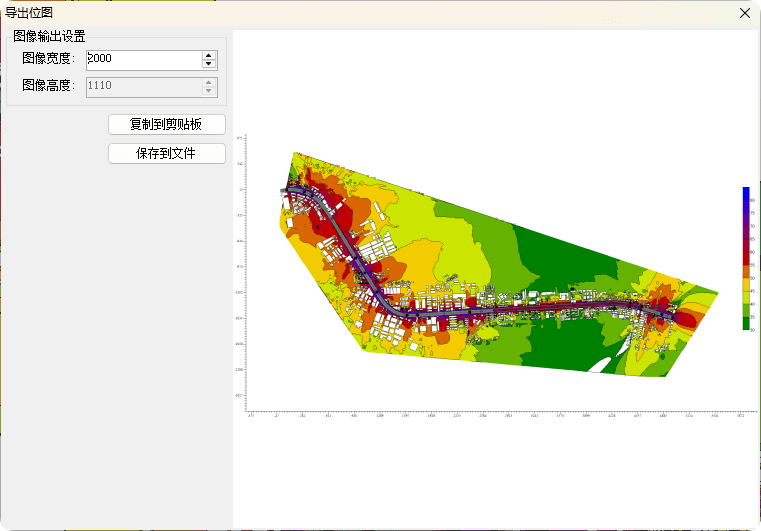

• 复制或保存图片：导出位图或等值线图；

• 查看预测参数：选中目标，可查看选中目标设置参数；

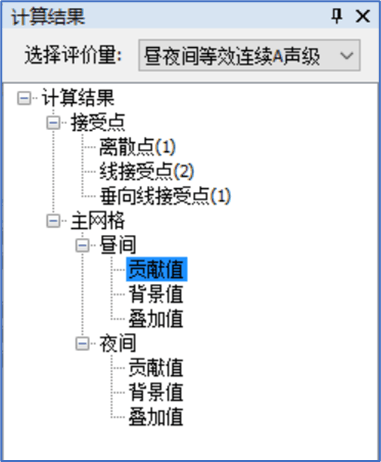

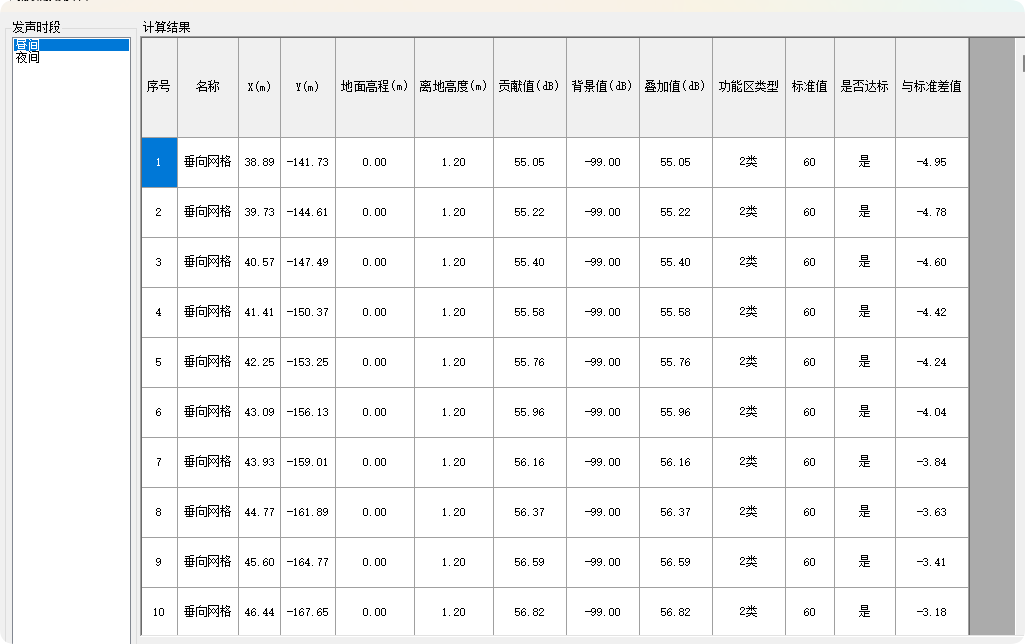

• 查看结果：选中想要查看接受点，点击查看结果；

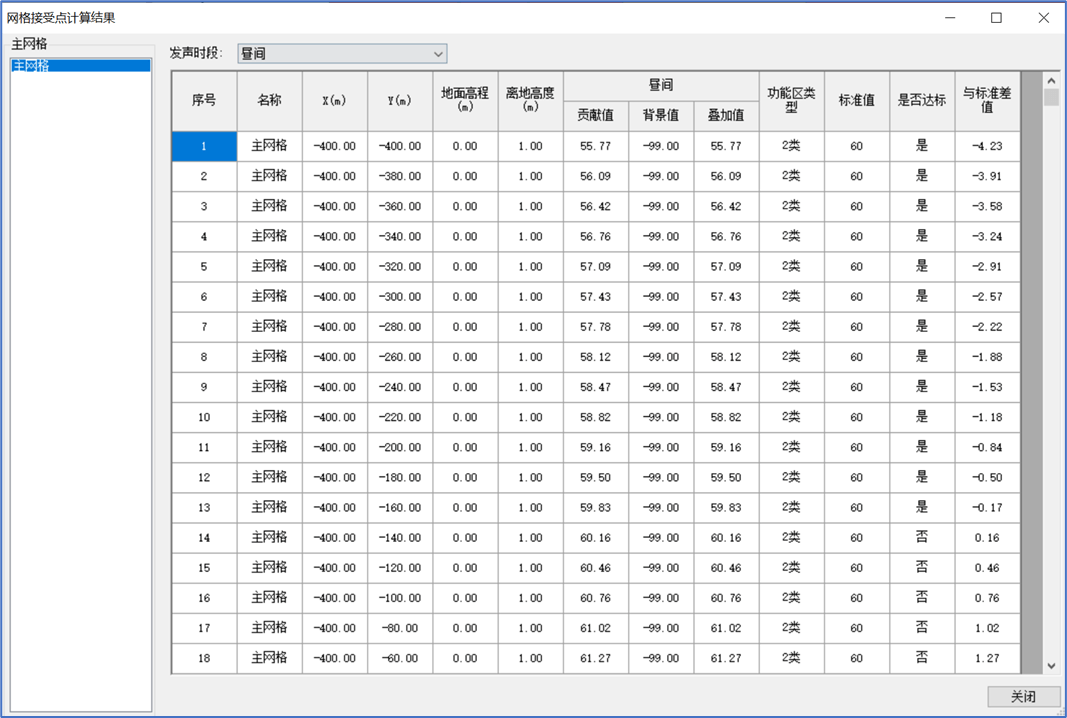

• 查看主网格数据：可查看主网格网格接收点计算结果

• 帮助：点击可查看噪声环境评价系统V4.0操作指南；

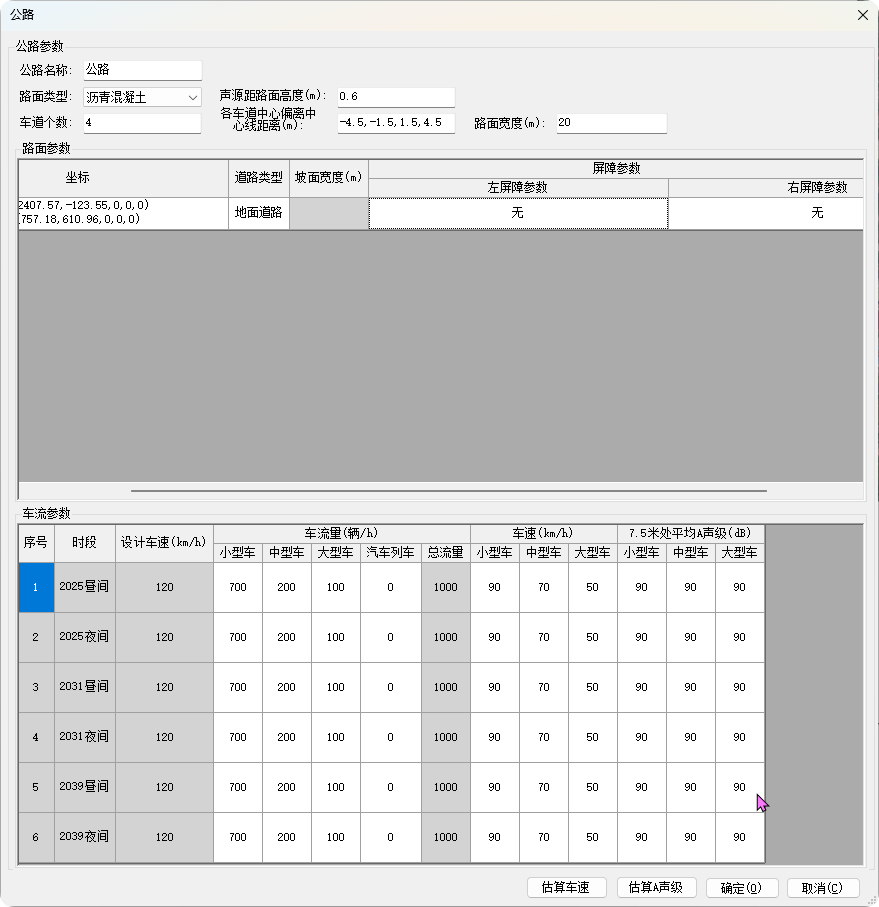

• 公路：点击图标，绘制公路源，设置源强参数；

• 铁路：点击图标，绘制铁路轨道，设置源强参数；

• 风笛：点击图标，添加风笛源，设置源强参数；

• 屏障：点击图标，绘制屏障，设置屏障参数；

• 建筑物：点击图标，添加建筑物，设置建筑物参数；

• 绿化带：点击图标，绘制绿化带，设置绿化带参数；

• 接受点：点击图标，添加离散点、线接收点、垂向线接收点；

• 垂向网格：点击图标，绘制垂向网格，设置网格参数；

• 网格：点击图标，绘制主网格，添加矩形网格或者三角网格；

• 建筑物立面控制点：点击图标，添加建筑物立面控制点；

• 厂界/场界/边界：点击图标，绘制项目厂界/场界/边界；

• 地形：点击图标，绘制地形，填写地面高程；

3.1.3 状态栏

实时显示鼠标所处的编辑状态及所在位置的坐标。

3.1.4 项目管理器窗口

用户建立的所有噪声对象均可以在相应的对象类型列表中显示，并通过是否勾选图层来控制相应噪声对象的在绘图的显示。

3.1.5 绘图区

提供用户建模的可视化功能，用户可以直观的看到所建立的噪声对象。“绘图”界面展示二维建模效果；在“3D绘图”界面可查看噪声预测模型的三维效果。

3.2 基本操作

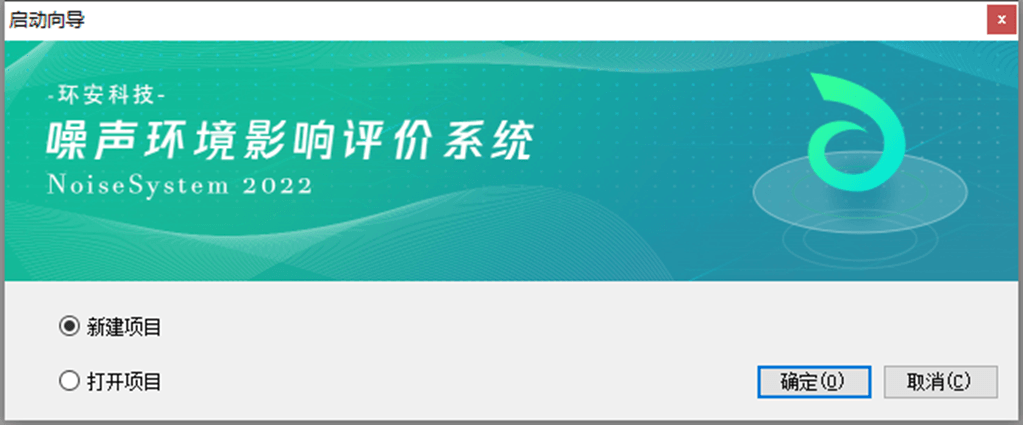

在安装有噪声系统的计算机上，双击系统的快捷图标；弹出“启动向导”，在启动向导界面，新建一个项目或打开原有项目。

1. 引入噪声对象

本版软件提供了两种引入对象的方式：

1).利用鼠标定位引入噪声对象

点击工具栏相应图标，在绘图区用鼠标直绘制噪声对象。

2).利用键盘输入指定坐标引入噪声对象

在项目管理器窗口相应的对象列表中，通过添加对象，设置对象的相关参数，实现对象的引入。

2. 编辑对象

本版软件提供了三种编辑噪声对像的方式：

**1).**点击工具栏选择对象的按钮，选中对象，右键菜单编辑

**2).**点击工具栏选择对象的按钮，选中对象；点击工具栏的编辑工具，点击对象进行编

**3.**在项目管理器窗口相应的对象列表中，编辑相应的对象

3. 移动对象

点击工具栏的选择对象按钮（点选或者框选），选中对象拖动到指定位置。

4. 复制对象

用户可以通过以下两种方式实现噪声对象的复制：

**1).**点击工具栏选择对象的按钮，选中对象，右键菜单复制。

**2).**点击工具栏选择对象的按钮，选中对象；按下ctrl键拖动对象至指定位置，完成复制。

5. 删除对象

用户可利用鼠标及键盘完成噪声对象的删除，

**1).**点击工具栏选择对象的按钮，选中对象，右键菜单直接完成删除。

**2).**点击工具栏选择对象的按钮，选中对象；按下delete键，完成删除。

**3).**在项目管理器窗口相应的对象列表中，删除相应的对象。

6. 右键菜单

1).编辑

通过该选项打开噪声对象的参数设置对话框，在对话框中对所选对象的参数进行设置或修改。

2).查看

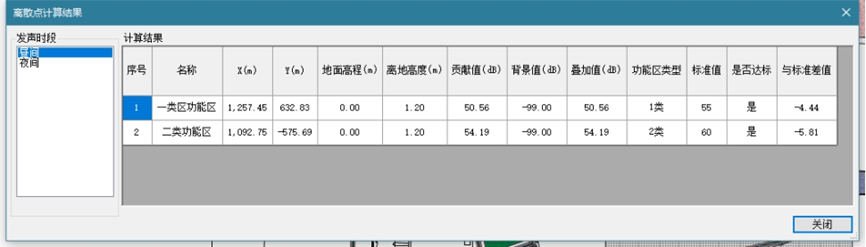

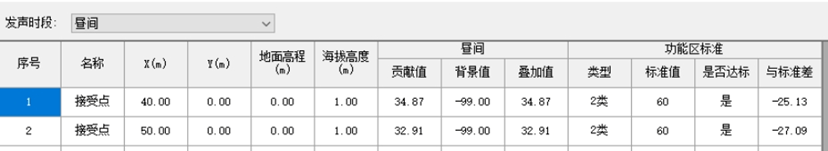

软件运行结束后，通过该功能可以查看绘图区中的受声点的计算结果。

3).删除

删除选中的噪声对象。

4).复制

点击该选项完成噪声对象的复制。

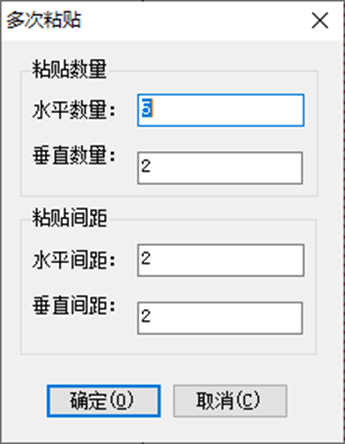

5).粘贴/多次粘贴

本版软件可实现噪声对象的批量复制。

粘贴数量

水平数量：该数值可以控制完成粘贴操作后，水平方向（X轴方向）上噪声对象的数量（包含

原有噪声对象）。

垂直数量：该数值可以控制完成粘贴操作后，垂直方向（Y轴方向）上噪声对象的数量（包含

原有噪声对象）。

粘贴间距

水平间距：设置在水平方向（X轴方向）生成的噪声对象的间隔，该数值的单位为m。

垂直间距：设置在水平方向（Y轴方向）生成的噪声对象的间隔，该数值的单位为m。

6).地形跟对象相符/对象跟地形相符

该功能用来调整噪声对象基底或边缘的地形参数，其详细内容将在下面的章节做详细介绍

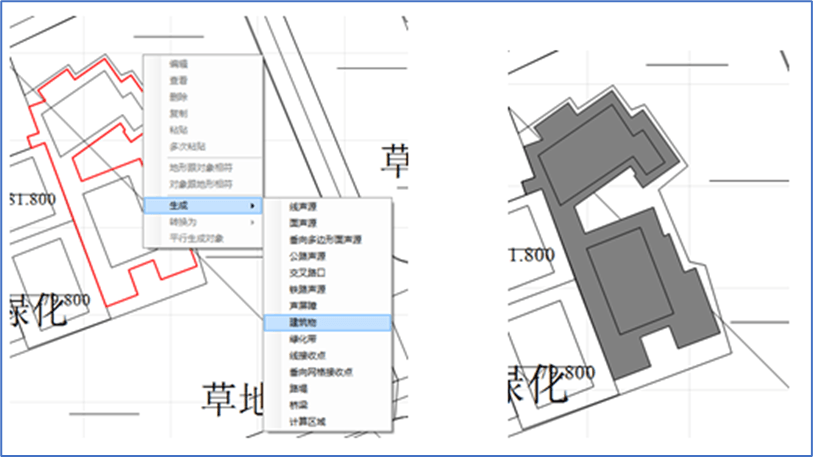

7).生成噪声对象

软件支持将导入的cad或者shp文件中线、面对象转化成噪声对象。

8).转换

噪声对象之间的转换。支持点对象之间的转换和线、面对象之间的转换。

9).平行生成对象

用户可以在线、面对象两侧指定距离内生成除点对象之外的其它噪声对象。

生成对象类型

软件可以平行生成线型、面型噪声对象。

生成对象位置

用户可以的在基准噪声对象绘制方向的左侧、右侧生成噪声对象

生成对象的宽度

用来设置所生成的面对象的宽度参数。

偏移量

距离偏移量：所生成的噪声对象与基准对象在水平方向上的偏移量，m。正值，表示以基准噪声对象为起点向指定方向偏移生成噪声对象；负值，则表示向相反方向偏移生成噪声对象

高程偏移量：所生成噪声对象的离地高度与基准噪声对象的离地高度的偏移量，m。正值表示增高；负值表示降低。

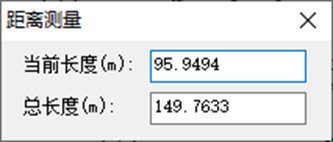

7. 测量距离

应用此工具可以测量两点间的直线距离，也可以测量某个噪声对象的长度。点击工具栏测量距离的快捷图标，用鼠标左键分别点击待测距离的两个点或依次点击噪声对象各节点，所测量的长度信息即可在“距离测量”对话框内显示

当前长度：鼠标所点击的最后两个点之间的长度，m；

总长度：鼠标依次点击的各点连线间的总长度或噪声对象的长度，m；

4 参数设置

在建立噪声预测模型前，我们应对模型的计算方法、评价时段、图形表示类型等做相应的设置。用户可以在项目窗口“参数设置”的中完成相关设置。

4.1 计算选项

在“计算选项”中，用户可以完成噪声预测模型的大气环境参数、地面环境参数、反射面反射的计算类型、预测距离限制、网格步长；道路声源距离衰减选项（声环境导则、公路建设项目导则）。

1. 空气对噪声传播的影响

用户设置项目所在地的年平均气压、年平均温度、年平均相对湿度。

2. 距离选项

用户可对声源的有效辐射范围进行自定义设置：声源有效的最大和最小辐射范围。

声源有效距离：声源最大的辐射范围，即声源与受声点之间的距离（m），超过这个值系统将不再做任何计算。

最短计算距离：当声源与接受点之间的距离小于该值时，系统按该值计算受声点的声压级。

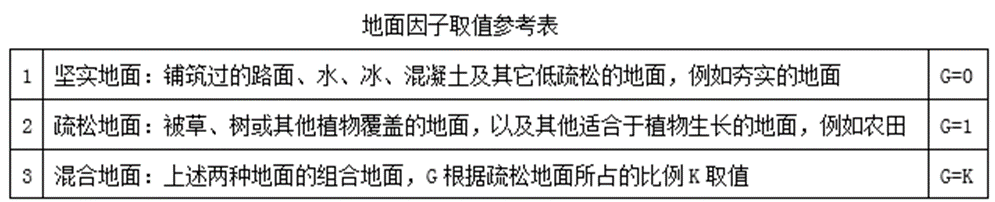

3. 地面吸收

软件提供了两种地面吸收的计算方法：国标算法（GBT17247.2）和导则算法（HJ2.4-2009）。

导则算法：认为地面为疏松地面，或大部分为疏松地面的混合地面；国标算法需要设置地面因子G，在0到1之间取值。

4. 其它选项

最大反射次数：多个反射面存在时，用户可设置计算反射贡献时的最大反射次数。

5. 网格步长

• 矩形网格步长(m)：用来设置矩形单位网格的长度。

• 三角网格步长(m)：用来设置三角单位网格的长度。

• 约束线采样间距(m)：在三角网格情况下，用来设置在建筑物、屏障、道路声源边界加密网格的长度，需要小于三角网格步长。

4.2 设置时段

用户可以通过“时间段设置”自行设置评价时段。软件有两个默认评价时段：昼间（06:00—22:00）和夜间（22:00—06:00）。

​

用户可以点击“添加”来添加一个新的评价段，并设置一个名称；在右侧的时刻选择界面勾选相应的时段，点击“确定”完成评价时段。对于不要的时段可以在时段列表里删除。

4.3 建筑物外立面噪声计算选项

对于要求对建筑物垂向噪声进行评价的项目，可通过此功能实现；并在三维视图内展现整个建筑物的噪声分布情况。点击“参数设置”中的“建筑物外立面噪声计算选项”进行相关计算参数的设置。

​

1. 建筑物立面控制点统一参数

用户可以通过“是否计算所有建筑外立面噪声值”来控制是否对建筑物外立面进行噪声预测。如果选择计算建筑噪声值，软件将对模型内的全部建筑物进行噪声预测。

垂向间距：建筑物外立面控制点在垂向方向上的间隔，m；

外立面距地面的距离：建筑物外立面最底层距离地面的高度，m；

2. 建筑物外立面接受点参数

水平最小/最大计算长度：此参数指的是建筑物立面控制点在水平方向的最小/最大间隔（m），通过这个参数可以确定水平方向个数。

接受点距建筑物表面的距离：建筑物立面控制点距离建筑物外表面的距离，单位m。

注：本版软件只对建筑物的外立面的噪声进行预测。

在后面章节将介绍“建筑物立面控制点”，其主要控制建筑物立面垂向方向上预测点的数量；将二者合一，就将建筑物外立面噪声的分布情况直观的表达出来。

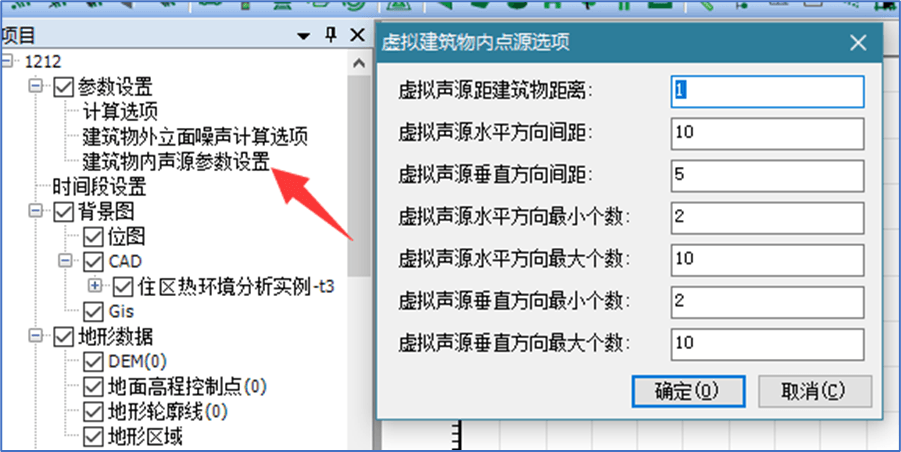

4.4 建筑物内声源参数设置

​

在虚拟建筑物内点源选项中，用户可以设置等效的室外点声源距离建筑物外立面的距离，以及在各透声面生成的点声源的个数。

5 声源

5.1 工业声源

工业项目的声源主要有点声源、线声源、面声源；若点声源在建筑物内，则构成室内声源。用户以用鼠标点击工业噪声源图标，并在悬浮工具栏选择相应的绘制工具，在绘图区将噪声源绘制出来；或在项目控制管理栏“声源”列表中添加噪声源。

5.1.1 基本属性

点、线、面等工业噪声源具有基本类似的属性。现以点声源为例，说明一下声源的共有属性；对于各声源的特殊之处，将会在下面章节中一一说明。

点击工具栏中工业源图标，并在悬浮工具栏中选择点图标，在绘图区单击鼠标左键，即弹出工业源对象的编辑对话框。对话框包含了声源的名称、声源形状、几何性质、发生特性等相关属性。见下图示：

​

5.1.1.1 名称

用户可以给声源定义一个名字，避免声源较多时发生混淆。

5.1.1.2 声源形状

可重新选择声源形状类型，将在绘图区绘制的工业声源形状，通过加减坐标，变更为点源、线源、多边形面源、垂向面源。

5.1.1.3 几何性质

声源的几何性质由声源在网格坐标系中坐标以及声源的高度共同构成。

水平方向的几何性质

X轴坐标/Y轴坐标：声源在网格坐标系中的坐标，一般由鼠标定位得出。如无特殊要求，无需改动。

垂向方向的几何性质

² 地面高程：声源所在点的地面海拔高度，m；

² 离地高度：声源相对与地面的高度，m；

² 绝对高度：声源的绝对高度，m；

上述三种高度属性关系为：离地高度＋地面高程＝绝对高度。

5.1.1.4 发声特性

1. 时段

用户选择相应评价时段，来设置声源的发生特性；若声源在某一时段不发生，就无需设置发声特性。

2. 发声时间

软件提供了五种声源作用时间的设置类型：全时段、短时、逐小时、频发、偶发。

1).全时段：当声源在当前评价时段持续发声且源强恒定不变时，可使用该发声类型。

2).短时：声源间断发声且源强恒定时，使用该发声类型。通过发生时间的下拉选项选择相应的设置类型，弹出相应的设置对话框，设置持续时间。

​

3).逐小时：声源以整小时间隔发声或声源每小时的源强不同时，应用该发声类型。通过发生时间的下拉选项选择相应的设置类型，弹出逐小时发声参数对话框，即可逐小时设置是否发声。并通过“+”按钮，可添加不同等效声级。

​

**4).频发：**频繁发生、发生的时间和间隔有一定规律、单次持续时间较短、强度较高的噪声；

**5).偶发：**偶然发生、发生的时间和间隔无规律、单次持续时间较短、强度较高的噪声；

3. 声源类型

已知声源的声功率级

直接输入估算或实测的声源声功率级。

已知测声点的声级

除输入估算或实测的测点声级外，还需要设置测声点与点声源的位置关系。对点声源来只需输入测点与声源的距离（m）。

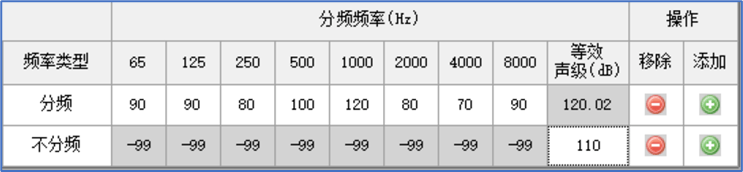

4. 频谱类型

不分频：若源强为A声功率级，可用500HZ作为代表频率。

分频：用户需输入声源8个倍频带的声功率级

​

5.1.2 点声源

点声源是以球面波形式辐射声波的声源，辐射声波的声压幅值与声波传播距离（r）成反比。点声源在软件绘图区表现为一个点，其属性即为工业声源的共有属性，这些属性已在上面的章节介绍。

5.1.2.1 室外点声源

室外点声源主要是指露天一些工业发声设备，其声波辐射规律与点声源相符；或者是可以等效为点声源的工业设备。

5.1.2.2 室内点声源

室内点声源是指位于封闭空间的点声源。在软件系统中，如果点声源位于建筑物内，我们则认为构成室内声源，软件则按室内声源的预测方法进行计算。

5.1.3 线声源

线声源是以柱面波形式辐射声波的声源，辐射声波的声压幅值与声波传播距离的平方根(r½)成反比。线声源在软件系统表现为空间上有若干节点（＞2个）构成的一条折线。

在软件工具栏中单击工业源图标，并在悬浮工具栏选择折线或线段，在绘图区线声源位置绘制一条折线，单击鼠标右键结束，即进入声源设置对话框。

由于线声源的几何特性，当选用测点声级作为声源类型时，测点的位置需要由网格坐标和离地高度来表示。

用户可以分别设置各节点的高度参数。线声源的发声特性与点声源相同，可参考点声源的设置。

5.1.4 面声源

面声源是以平面波形式辐射声波的声源，其辐射生波的声压幅值不随传播距离改变（不考虑大气吸收）。软件提供了水平面声源和垂向面声源，悬浮工具栏中提供多种面源形状方便用户使用。

5.1.4.1 水平面声源

在软件工具栏中单击工业源图标，在悬浮工具栏选择相应形状，在绘图区水平面声源位置绘制一个多边形，单击鼠标右键结束，即进入声源设置对话框。

​

由于水平多边形面声源的几何特性，当选用测点声级作为声源类型时，测点的位置需要由网格坐标和离地高度来表示。

软件系统中水平多边形面声源具有统一的高度，设置一个点位的高度其他点位高度也随之变化，暂不支持倾斜的面声源。

水平多边形面声源的发声特性与点声源相同，可参考点声源的设置。

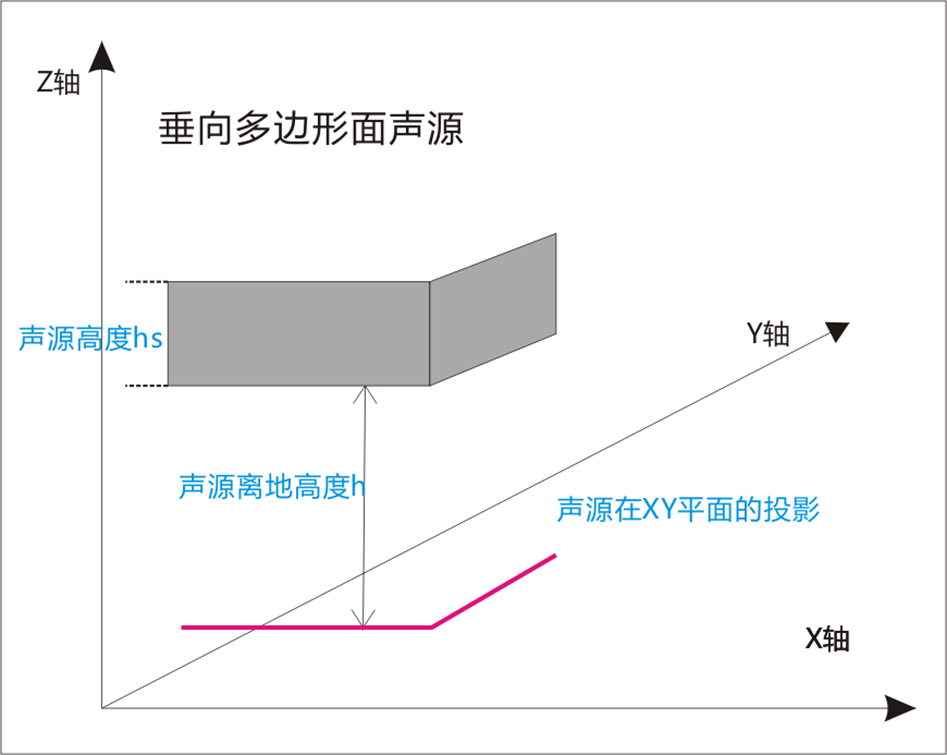

5.1.4.2 垂向面声源

垂向多边形面声源在软件绘图区表现为一条折线。

在软件工具栏中单击工业源图标，并在悬浮工具栏选择折线图标，在绘图区垂向面声源投影位置绘制一条折线，单击鼠标右键结束，即进入声源设置对话框，声源形状默认为线声源，需改为垂向面声源。

​

由于垂向面声源的几何特性，当选用测点声级作为声源类型时，测点的位置需要由网格坐标和离地高度来表示。垂向面声源的发声特性与点声源相同，可参考点声源的设置。

垂向面声源与其他面声源不同，有两个高度参数：

• 离地高度

垂向面声源底边距离地面的高度，m；声源各节点的离地高度均相同。

• 垂向高度

面声源的垂向方向上的长度，m

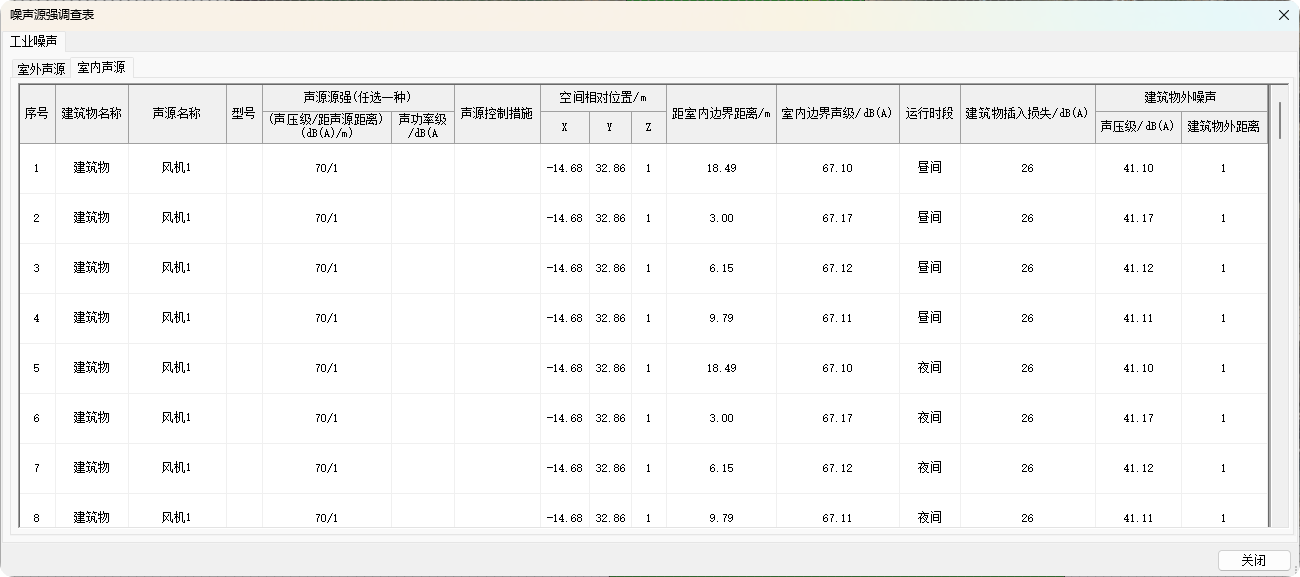

5.1.5 工业声源参数表输出

点击工具栏“查看源强调查单信息”按钮，即可查看声源参数表。表格分为室外声源、室内声源两种，用户可以根据需要点击相应的选项卡进行参数查看及导出；数据可以复制到excel或者直接导出为excel文件。

5.2 公路声源

适用于公路、城市道路等道路的噪声预测评价，支持多车道、桥梁、路堤模型的建立，可实现高架桥、立交桥等复杂道路的噪声预测。

5.2.1 公路参数

在软件工具栏中单击公路声源图标，在绘图区道路位置绘制一条折线，点击鼠标右键结束，即进入公路声源的编辑界面。用户可以设置公路的名称、路面类型、车道、车流等参数。

各车型车速、辐射声级估算流程

1.点击“估算车速”按钮；

2.选择“道路类型”，下拉菜单包含“城市道路”、“高速公路”、“一级公路”、“二级公路；

• “道路类型”选择“城市公路”，车速估算采用JTG B03—2006计算公式，无其他参数；

• “道路类型”选择“高速公路”，需要选择“设计车速”、“车道宽度”、“路肩宽度；

• “道路类型”选择“一级公路”，需要选择“设计车速”、“车道宽度”、“方向分布”、“横向干扰”；

• “道路类型”选择“二级公路”，需要选择“设计车速”、“双向车道宽度”、“方向分布”、“横向干扰”；

3.选择上述参数，点击“确定”，会估算出各运营期、各车型的预测车速。

4.车速估算完成后，软件自动给各车型预测车速进行赋值，点击“估算A声级”，即可完成各车型“7.5m平均A声级（dB）”。

• ※若估算的预测车速不合适，用户可自行输入各车型预测车速后，在进行声级估算
• ※城市道路声级估算采用《公路建设项目环境影响评价规范》（JTG B03—2006）
• ※高速公路、一级、二级公路声级估算采用《环境影响评价技术导则 公路建设项目》（HJ 1358—2024）

5.2.1.1 公路名称

给公路赋予一个名称，区分不同公路，方便建模工作。

5.2.1.2 路面类型

路面类型指的是公路表面填充材料的质地，不同路面类型所引起的公路源强的修正量不同。软件提供了沥青混凝土和水泥混凝土两种路面类型。

5.2.1.3 声源距路面的高度

公路声源距离路面的高度，软件默认0.6m。

5.2.1.4 车道个数及路面宽度

用户需要设置公路的断面属性，包括路面的宽度、车道个数。路面宽度包括行车道宽度、人行道、非机动车道、绿化带的总宽度。

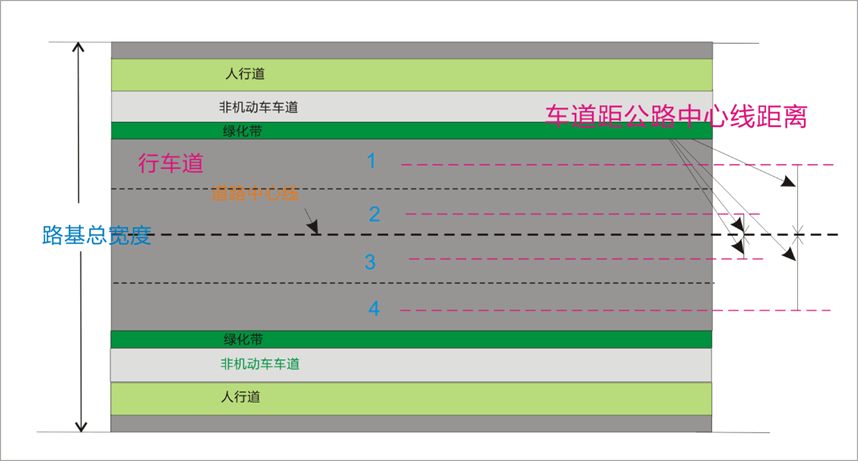

5.2.1.5 各车道偏离中心线距离

用户需要设置每条车道距离双向车行道分界线的距离。如下图示，公路共分四个车道，标注1、2、3、4（蓝色数字部分），红色虚线为每条车道的中心线，用户需要输入每条车道距离道路中心线的距离(m)，其中以公路中心线为界，一侧距离为正值，一侧距离为负值。若公路为奇数车道，将靠近公路中心线的车道距离参数设为“0”，其余车道距离中心线的距离按上述方法输入即可。

注：各车道距离双向车道分界线距离：负值表示左侧；正值表示右侧。

5.2.2 车流参数

在软件系统中将车辆分为大、中、小三种车型（参考声导则HJ2.4—2009）。用户需输入相应评价时段各类型车的相应的流量、车速及单车7.5m处的平均A声级。此三个参数是公路声源源强计算必不可少的。

在只能取得各类型车小时车流量的情况下，可输入道路相应评价时段的设计车速，相应评价时段各类型车的相应的流量，点击界面上“估算A声级”按钮会自动估算出各类型车的运行速度、7.5m处平均A声级。

5.2.3.1 几何性质

点击车道参数中的坐标，弹出坐标设置窗口，公路声源的几何性质和线声源的相同，分别设置各节点的高度参数；各节点的高度可以表达出公路的纵坡坡度，为公路声源源强的修正提供相应的计算参数。

5.2.3.2 道路类型

点击下拉菜单，可选择地面道路、路堤或路堑、高架或桥梁。

5.2.3.3 道路参数

道路类型为地面道路及高架或桥梁时，道路参数为灰化状态；道路类型为路堤或路堑需设置道路参数中的坡面高度、坡面宽度；坡面高度为坡顶到坡脚的垂直高度，坡面宽度为坡顶到坡脚之间的水平距离。

5.2.3.4 屏障参数

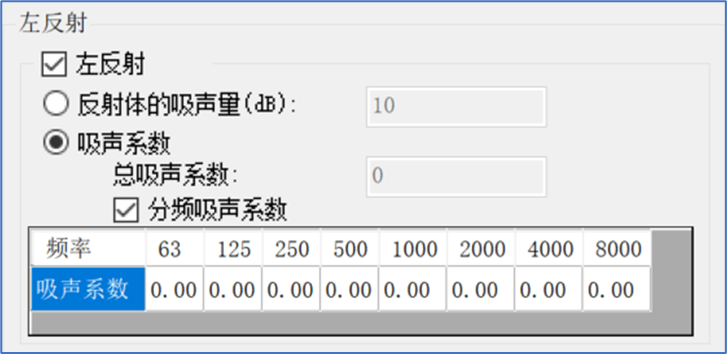

鼠标双击相应道路的屏障参数，弹出屏障设置窗口，该界面中屏障自身参数、悬臂参数、左反射、右反射与障碍物屏障的参数设置相同，将在障碍物屏障章节进行详细讲解；

5.3 铁路声源

铁路噪声源由列车、铁路轨道组成。值得注意的是软件默认铁路噪声源的高度为距离轨道上方0.5m处。

5.3.1 列车集合

在左侧项目栏双击“列车集合”，进入项目列车编辑界面，软件提供2种列车数据导入方法。铁路声源绘制需先在列车集合添加列车类型，并完善以下参数：

• 名称：输入列车名称，防止混淆

• 列车类型：根据拟计算的铁路类型，选择相应列车类型；

• 列车长度：拟计算的列车长度

• 车头到集电系统的距离：拟计算的列车车头到集电系统的距离

• 有砟轨道：轨下基础为石质散粒道床的轨道，勾选“有砟轨道”；采用混凝土、沥青混合料等整体基础取代散粒碎石道床的轨道结构，不激活此选项；

• 有缝轨道：拟计算项目为有缝线路轨道勾选此项，为无缝线路轨道不激活此项；

• 挡板或U型梁腹板：轨道构造设计有挡板或U型梁腹板激活此项；

• 频谱类型

• 不分频：若源强为A声功率级，可用500HZ作为代表频率。

• 分频：用户需输入声源8个倍频带的声功率级

5.3.1.1 Excle导入列车

点击界面下部“Excel导入”按钮，可以导入固定格式的Excel数据表格，包括列车类型及列车信息。Excel数据表格格式点击界面下方的“Excle模板下载”获取。

1.5.3.1.2 手动添加列车

点击界面下部“+”按钮，可以添加单一类型列车，输入列车名称、长度、测量车速、测点距离。

5.3.2 铁路声源参数

在软件工具栏中单击铁路图标，悬浮工具栏样式默认为折线，在绘图区线声源位置绘制一条折线，单击鼠标右键结束，即进入铁路声源设置对话框，如图所示：

5.3.2.1 铁路参数

5.3.2.1.1 铁路名称

给铁路赋予一个名称，区分不同铁路，方便建模工作。

5.3.2.1.2 轨道类型

根据拟计算列车轨道进行选择，不同轨道类型所引起的源强的修正量不同。软件提供了普通轨道、地铁和轻轨、中低速磁浮、跨座式单轨、电车轨道、高速列车轨道6种轨道类型。

5.3.2.1.3 路面宽度

设置铁路路面宽度

5.3.2.2 轨道参数

5.3.2.2.1 几何性质

点击轨道参数中的坐标，弹出坐标设置窗口，铁路声源的几何性质和线声源的相同，分别设置各节点的高度参数；各节点的高度可以表达出铁路的纵坡坡度，为铁路声源源强的修正提供相应的计算参数。

5.3.2.2.2 轨道参数

选择相应评价段，勾选是否为有砟轨道、有缝轨道，是否有挡板或U型梁腹板，是哦否有道岔和交叉，是否是弧形；以上选择为是，则勾选此项；

5.3.2.2.3 道路类型

点击下拉菜单，可选择地面道路、路堤或路堑、高架或桥梁。道路类型为路堤或路堑，需输入坡面参数。坡面高度为坡顶到坡脚的垂直高度，坡面宽度为坡顶到坡脚之间的水平距离。

5.3.2.2.4 屏障参数

鼠标双击相应评价段的屏障参数，弹出屏障设置窗口，该界面中屏障自身参数、悬臂参数、左反射、右反射与障碍物屏障的参数设置相同，将在障碍物屏障章节进行详细讲解；

*注：该类型的屏障，对应路段的自身屏障，只对该路段有遮蔽作用。*

*左右方向判断：以轨道绘制起点为参考，沿绘制方向，左手边为左侧，右手边为右侧。*

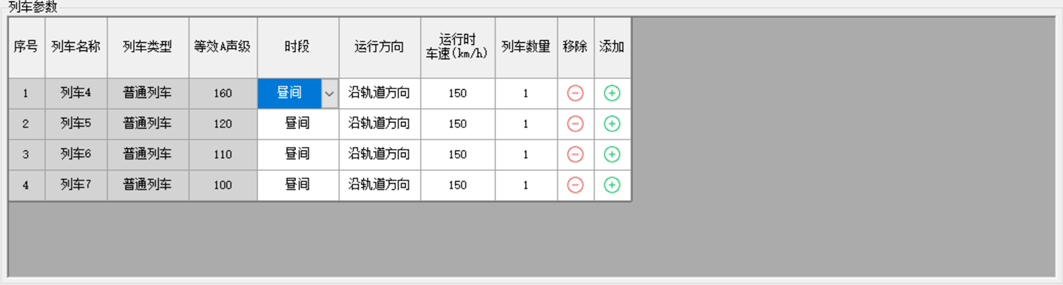

5.3.2.3 列车参数

点击列车参数中“+”按钮，弹出列车列表窗口，窗口内显示当前轨道类型下，列车集合内添加的同种轨道的列车。列车参数不可更改，如需更改需在列车集合内修改。

列车名称、列车类型、等效A声级为灰化状态，不可修改，可前往列车集合修改。

5.3.2.3.1 运行方向

沿轨道方向：运行方向与绘制的轨道方向一致；

沿轨道反向：运行方向与绘制的轨道方向相反；

1.5.4 风笛声源

机车风笛的鸣笛由于每次时间较短，可按固定点声源简化处理。

5.4.1 风笛参数

• 名称：输入风笛名称，防止混淆；

• 坐标：为鼠标点击点位坐标，可修改；

• 鸣笛方向：用户需要指定方向“沿轨道方向”和“沿轨道反向”，沿轨道方向为运行方向与绘制的轨道方向一致；沿轨道反向为运行方向与绘制的轨道方向相反；

• 地面高程：声源所在点的地面海拔高度，m；

• 离地高度：声源相对与地面的高度，m

• 绝对高度：声源的海拔高度，m

上述三种高度属性关系为：离地高度＋地面高程＝绝对高度

5.4.2 发声特性

风笛的发声特性选择与填写与工业声源相同，详细解释见工业声源发声特性。

6 导入资料

6.1 导入背景图

导入背景图层，方便快速确定污染源、敏感目标和衰减物体的位置。用户可据此绘制评价范围图。用户可导入位图（限制最大分辨率4000*4000）、CAD（DWG格式）和GIS格式三种图形。

6.1.1 位图

软件支持常见位图（jpg、BMP等格式）的导入，并且提供了两种导入方式：两点坐标法和两点距离法。两点坐标法通过定义背景图是两点的网格坐标，从而实现背景图与网格坐标系的对应；两点距离法通过定义背景图上任意两点的直线距离（实际的距离m）及图上任意点的网格坐标，给位图赋予一个坐标体系，即软件的网格坐标系。

现举例说明两种定义坐标的方法。

6.1.1.1 两点坐标法

1. 打开要导入的图片

在项目控制管理栏的背景图中点击选中位图，利用右键菜单“导入位图”，打开所需的图片

2. 定义坐标

打开图片后，界面跳转到“导入地理位置图”编辑窗口，这是就可以给位图定义坐标。选择两点坐标法。

​

单击“鼠标定位Point1”按钮后，再用鼠标点击所导位图的某点（左下角），并在X1、Y1文本框中设置左下角的坐标。用同样的方法设置好右上角的坐标。但需要注意，第一点在左下角，第二点在右上角，不要把位置颠倒，以免出错。设置结束后，点“完成”。背景图就导入到软件系统里了。

注：不能在水平方向或垂直方向上定义两点坐标。

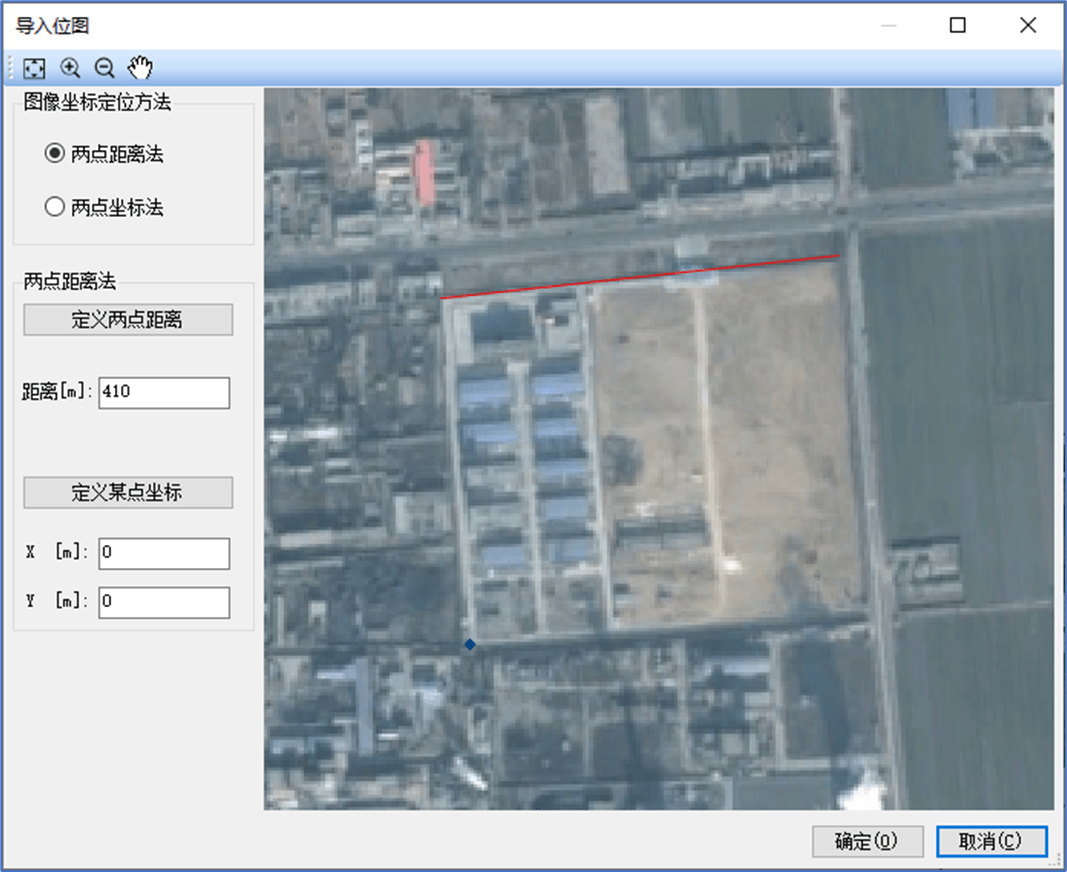

6.1.1.2 两点距离法

1. 打开要导入的图片

参考“两点坐标法”定义坐标

2. 定义坐标

打开图片后，界面跳转到“导入地理位置图”编辑窗口，这是就可以给位图定义坐标。选择两点距离法。

首先点击“定义两点距离”用鼠标点击背景图上任意两点，输入距离，然后点击“定义某点坐标”鼠标点击任意某点，输入坐标。设置结束后，点击“完成”，即可完成位图的导入。

​

6.1.1.3 导入在线地图

1. 点击工具栏的“导入在线地图”图标，在绘图区单击鼠标左键，进入“在线获取地图界面”设置界面。
2. 输入特定点的经纬度

在“坐标对应“区域内，输入特定点的经纬度以及特定点的相对坐。

3. 选择获取图片的类型及级别（一般建议选择用天地栅格图、级别选择15~18）。
4. 点击“获取图片”按钮，等待软件加载图片完成。

​

5）加载完成后，点击确定，将获取的图片保存为一个常见的位图格式的文件；保存后所截取的图片就会自动导入到软件中。

6.1.2 AUTOCAD DWG图

在软件系统中，CAD文件是分图层显示的，用可以在项目控制管理器控制各图层是否在绘图区显示。

1. 导入CAD文件

在项目窗口栏下级菜单背景图中点击选中CAD，利用右键菜单“导入CAD图”，即可弹出“CAD文件导入工具”对话框（见下图），点击“浏览”，打开要导入的的文件。软件自动把DWG(CAD格式)转换为SHP(GIS)格式，并将图导入到软件中。

2. 设置参考点坐标

在导入图形后，需设置导入图形与绘图区坐标的对应关系，软件通过设定两者参考点之间的坐标关系实现。单击“设置参考点坐标”按钮后，再用鼠标点击绘图区域参考点位置，并在绘图区参考点坐标区输入XY坐标值，即设定完毕（用户可在图层参考点坐标设置参考点的精确坐标）。点击“确定”。等待软件将图形导入到绘图区即可。

注：导入图形的比例尺不符合软件要求，可通过“缩放倍数”调整至符合软件要求（1:1m）。

6.1.3 ArcGis shp图

shp图片文件本身存在坐标，软件可以直接读取其中坐标；因此，shp图片文件可以直接导入到软件中，无需再定义坐标。

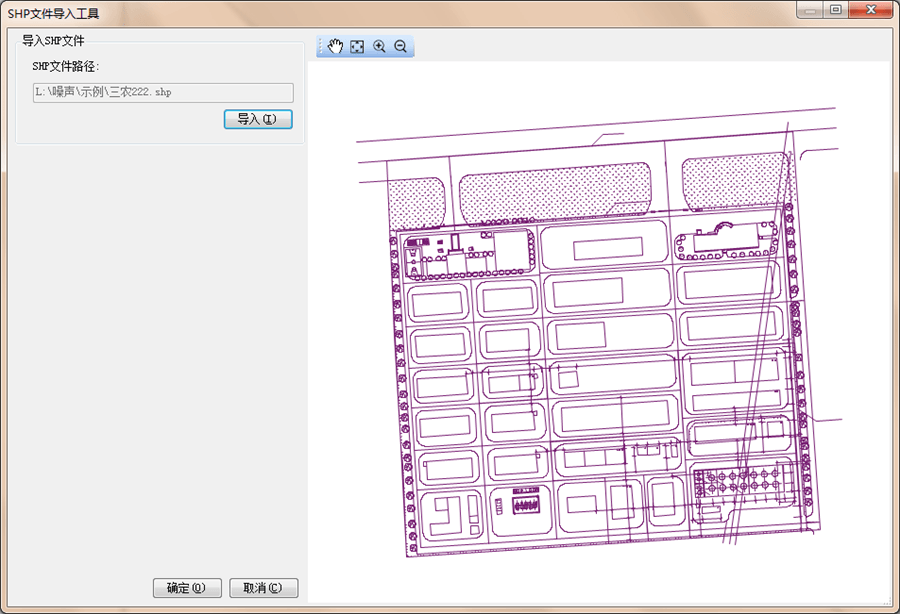

在项目窗口栏下级菜单背景图中点击选中GIS，利用右键菜单“导入GIS图”，即可弹出“SHP文件导入工具”对话框（见下图），点击“浏览”，打开要导入的的文件。并将图导入到软件中。

注：SHP文件的投影坐标为UTM，再导入SHP文件之前，软件需要加载地形数据来建立UTM坐标系。

6.2 导入地形数据（dem数据）

用户可以导入30米分辨率。软件支持tif类型的地形数据（例如：ASTGTM_N36E112.tif），若获取的地形数据格式不符合软件要求，须将数据转化为软件所要求的格式，（具体操作，可参考〈噪声预测使用地形数据指南〉）。用户可将需要的地形数据拷贝到Noisesystem文件夹→data文件夹→dem30（30米分辨率）中即可。

在项目窗口栏下级菜单“衰减影响”中，双击“DEM”或利用右键菜单“编辑”，即弹出“设置地形数据”对话框；软件提供两种方式导入地形数据。用户可以选择操作。

6.2.1 自动导入地形数据

​

选择“自动导入”，设置所选参考点的地理坐标（经纬度或UTM坐标）及其在软件网格坐标系中的相对坐标（如下所示），然后，选择数据的类型（噪声预测用30米分辨率的数据），最后点击“导入地形数据”，即可完成地形数据导入。

若本地没有地形数据，软件会弹出地形数据现在提示，点击是，在弹出的“地形文件下载”对话框中，点击开始，等待数据下载完成；完成后，点击“导入地形数据”，完成数据导入。

​

6.2.2 手动导入地形数据

选择“手动导入”，设置所选参考点的地理坐标（经纬度或UTM坐标）及其在软件网格坐标系中的相对坐标（如下所示）；

​

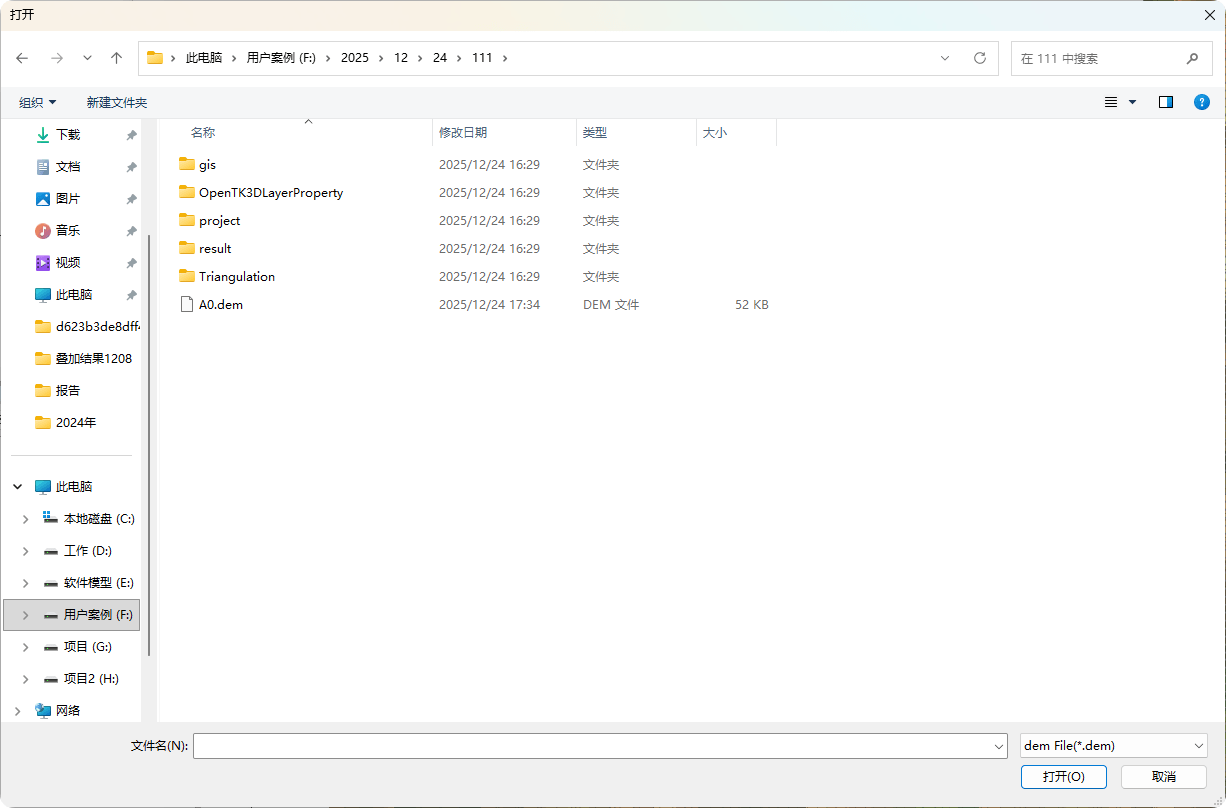

设置完成后，点击导入数据，即弹出的“打开”对话框中选中已经处理好的地形数据文件（.dem文件或.tif文件），完成地形数据导入。

​

6.2.3 删除地形数据文件

地形数据导入以后，数据文件会在dem数据文件列表中显示，选中数据文件，点击右下角的“删除按钮”删除所选中的地形文件。

​

6.2.4 数据的导入范围

软件默认根据用户设置的主网格点的范围来截取地形数据，用户也可以自定义地形数据导入的范围。在高程数据边界范围中设置地形数据西南角（左下角）和东北角（右上角）的UTM坐标。

​

7 衰减影响

7.1 屏障

所谓声屏障是采用吸声材料和隔声材料制造出特殊结构，设置在噪声源与接受点之间，阻止噪声直接传播到接受点的降噪设备，可引起声能量的较大衰减。

位于声源和预测点之间的实体障碍物，如围墙、建筑物、土坡或地堑等均可起到声屏障作用，在预测计算中，也可将围墙、建筑物、土坡或地堑等看做声屏障来计算。

软件中的声屏障指薄屏障，屏障的上边界可以是倾斜的，横向边界始终是竖直的；软件还提供了三种特殊形状的声屏障：顶端带悬臂的屏障、T型屏障、悬浮屏障。

用户输入多个声屏障后，软件自动处理其间的几何关系，计算多个屏障对声波的衰减量。

在软件工具栏中单击屏障图标，并在悬浮菜单栏选择直线或线段图标，于绘图区声屏障投影的平面位置绘制一条折线，点击鼠标右键，弹出以下声屏障参数设置对话框：

​

7.1.1 屏障名称

给屏障编辑一个名字，避免混淆。

7.1.2 屏障高度

屏障顶端距离地面的高度。

7.1.3 几何性质

用户选择相应的坐标，设置屏障各节点的离地高度；在软件中屏障的离地高度指的是屏障顶端距离地面的高度。

7.1.4 屏障表面的反射作用

声波入射到屏障表面时可能会发生反射，这可能会使位于屏障反射面同侧附近的受声点的噪声值增高。声波的是否在屏障表面发生反射，取决于屏障表面的声学性质、反射面的大小以及噪声源、反射面、受声点的位置关系。用户可以根据是否考虑屏障的反射作用，选择是否激活其声学性质设置选项；若考虑其反射作用，软件会自动判断是满足反射条件。

软件将屏障分成左右两面，用户可以分别设置两个面的声学性质，分别考虑其的反射作用。屏障表面的声学性质可以通过屏障的吸声量或吸声系数来表达。

​

反射体的吸声量：用户输入反射表面的吸声量，即声波的经反射面反射后的能量损失量，dB

吸声系数：用户输入反射表面的吸声系数。根据所获得资料选择总吸声系数或分频吸声系数进行设置。

注：软件只考虑屏障竖直表面的反射作用。

7.1.5 特殊屏障

1).悬臂屏障

在悬臂类型选项中选择相应悬臂类型（左旋臂或右悬臂），设置悬臂的几何参数。

悬臂宽度：悬臂在水平方向上的投影长度，m；

悬臂高度：悬臂在垂向方向上的投影长度，m；

2).T型屏障

在悬臂类型选项中选择“T形”，设置悬臂的宽度；悬臂的宽度是顶端结构的总宽度。

3).悬浮屏障

激活“悬浮屏障”，此时的屏障即为悬浮屏障；此时“屏障高度”应包括屏障自身高度及屏障底部距地面的高度；用户除设置屏障高度外，还需设置屏障底部距地面的高度。

7.2 建筑物

在噪声预测评价中，工厂的办公楼、生产车间等各种构建物均可作为建筑物来考虑。建筑物在绘图区显示的是其在水平方向的投影，用户可以根据需要在工具栏点击建筑物图标，并在悬浮工具栏选择相应形状，在绘图区定义建筑物。

7.2.1 建筑物的几何性质

软件中建筑物的顶部均是水平的，暂不支持顶部倾斜的建筑物。建筑物的几何性质由建筑物在网格坐标系中的坐标以及建筑物的高度、地面高程共同构成。

7.2.2 建筑物的声学性质

1. 室内参数

当建筑物内存在点声源时，用户需要设置建筑物内墙的声学性质：室内吸声系数、墙体的隔声量。

​

室内吸声系数

在软件中室内吸声系数指的是室内所有吸声表面的平均吸声系数，可参考《噪声预测相关参数取值参考》。

墙体隔声量

分别设置建筑物各墙体的隔声量；如果某一墙体不透声，只需将透声墙体的勾选去掉。

注：建筑物墙体的序号是根据建筑物节点的绘制顺序确定的。第一个节点与第二个节点之间的墙体为1#墙体；第二个节点与第三个节点之间的墙体为2#墙体；依次类推即可确定墙体的序号。圆柱形建筑物坐标为正东方向为起点，逆时针完成绘制，并按照1°一个坐标排序。

2. 建筑物外墙参数

软件主要考虑建筑物外墙对声波的反射作用。其声学性质参数的设置和屏障相同，不同的是建筑物外墙具有统一的声学性质。

​

7.3 绿化林带

绿化林带的附加衰减与树种、林带结构和密度等因素有关。在声源附近的绿化林带，或在预测点附近的绿化林带，或两者均有的情况都可以使声波衰减。

软件中的绿化林带与多边形建筑物的模型类似，不同的是绿化林带的每个节点可以有不同的高度参数。绿化林带在绘图区表现为一个闭合的多边形，

点击工具栏绿化林带的绘制图标，在绘图区绿化林带位置利用鼠标绘制一个多边形，单击右键结束，弹出“绿化林带参数”设置对话框。绿化林带的水平面积已经在绘制多边形的过程中确定，用户在此只需设置绿化林带的高度参数即可。

​

用户分别设置其各节点的高度参数。

• 地面高程：绿化林带所在点的地面海拔高度，m；

• 离地高度：绿化林带顶端相对与地面的高度，m；

• 绝对高度：绿化林带的海拔高度，m；

上述三种高度属性关系为：离地高度＋地面高程＝绝对高度。

8 接受点、网格和范围

为满足噪声预测的需求，软件提供了七种类型的受声点。可实现对单个点、线、面受声点的噪声预测。

8.1 离散点

离散点主要用来预测单个点的噪声值，常用于厂界（场界、边界）点、噪声敏感点的噪声预测。在绘图区表现为一个点。

在软件工具栏中单击接受点图标，并在悬浮工具栏点击点图标，在绘图区敏感点位置单击鼠标，弹出以下接受点参数编辑对话框。

​

用户需要设置离散点的名称、高度等参数；离散点的坐标一般有鼠标直接定位得出，用户也可以输入指定的坐标；

接受点类型可变更为其他类型，但需要用户点击添加，并指定坐标。

若要考虑背景噪声对项目噪声的贡献，还需输入该受声点处的背景噪声。

注：其他受声点的背景噪声值是通过离散点的背景噪声值插值得到

8.2 线接受点

在工业项目中，线接受点主要用来做厂界（场界、边界）高值的预测；公路项目目中可以预测公路两侧的高值，以及做公路噪声的衰减断面。

在软件中将一条折线按照一定步长分割成若干段，折线上的分割点即构成线接受点。在折线/线段长度一定的情况下，步长越小，分割点就越多，噪声高值点的准确度就越高，与此同时，计算所需的时间就越多。在图形表现上线接受点为空间上的一条折线/线段。

在软件工具栏中单击接受点图标，并在悬浮工具栏点击点折线图标，在绘图区绘制一条折线/线段，弹出以下接受点参数编辑对话框：

• 线段步长

设置每隔多少米计算一个受声点。

• 离地高度

线接受点为空间上的折线，分别设置各节点的高度。线段步长所确定的各受声点的高度，由节点的高度插值得到。

8.3 垂向线接受点

在噪声预测中有时需要预测建筑物各楼层的噪声值，这时就用到垂向线接受点。垂向线接受点与线接受点类似，是垂向方向上一定间隔的一系列点。

在软件工具栏中单击接受点图标，并在悬浮工具栏点击点图标，在绘图区定位一个点，单击鼠标左键，弹出以下接受点参数编辑对话框，将接受点类型改为垂向线段

• X/Y轴坐标

垂向线接受点在绘图区的投影坐标，即鼠标定位的点的坐标。

• 离地高度

垂向线接受点最底层的受声点距离地面的高度，m

• 步长

以垂向线接受点最底层的受声点作为基准点，设置每隔多少米建立一个受声点。

• 接受点个数

接受点个数软件自动根据步长及长度计算，接受点个数=长度/步长+1

8.4 主网格点

主网格点主要用来绘制噪声评价范围内噪声声压级等声级线图。主网格点在网格坐标系中定义了网格X/Y坐标方向一系列网格点。在项目控制窗口双击主网格点，弹出以下主网格点设置：

• 网格类型：包括矩形网格和三角网格

• 网格坐标：主网格可以直接在界面上绘制，软件会自动读取各个网格顶点的坐标数值，也可以双击鼠标左键修改坐标顶点数值。

• 离地高度：网格点距离地面的高度

• 网格步长：网格步长在项目菜单栏——计算选项中设置

8.5 垂向网格点

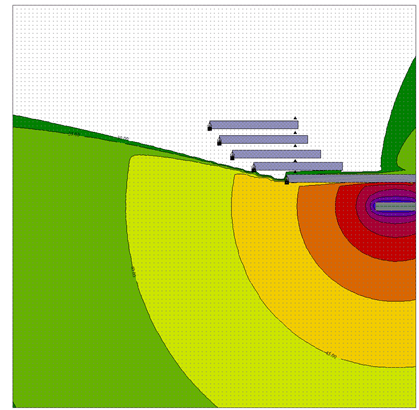

垂向网格主要用来绘制某一垂向剖面的等声级线图，在软件的绘图区表现为一条折线即垂向网格在水平方向上的投影。

定义垂向方向上一系列网格，参数如下图示

在软件工具栏中单击垂向网格图标，在绘图区设定垂向网格区域绘制一条线段（仅起点和终点），弹出以下垂向网格参数设置对话框：

​

• 地面高程

垂向网格的地面海拔高度，m

• 离地高度

垂向网格最底边网格距离地面的高度，m

• 步长

设置每隔多少米计算一个受声点。

• 垂向点数

垂向网格在水平或垂直方向上所设置的受声点数量。

• 起点/终点坐标

即垂向网格投影在绘图区的折线的起点/终点坐标。

8.6 建筑物外立面控制点

在软件中用来标记是否计算建筑物外立面的噪声值；若在建筑物内设置该控制点，软件将按照控制点预先设置好的参数计算建筑物外立面的噪声值。建筑物立面控制点主要控制建筑物外立面垂向方向上受声点的数量。

点击软件工具栏建筑物立面控制点的绘制图标，在建筑物内单击鼠标左键，在建筑物立面控制点的编辑对话框中设置相关参数：

​

• 外立面距地面的距离

设置最底层受声点距离地面的高度，m

• 垂向间距

以最底层受声点为基准，设置每隔多少米设置一个受声点

用户可以设置建筑物立面控制点的名称，其坐标由鼠标定位得出，一般不需改动。

8.7 评价区域

软件提供声环境功能区、厂界/场界/边界的评价功能。

8.7.1 声环境功能区

点击工具栏环境功能区绘制工具，在需要绘制功能区的位置绘制一个多边形，设置功能区的名称及相应的级别，点击确定按钮。用户可以根据项目设置相应的环境功能区（软件默认为2类功能区）

​

8.7.2 厂界/场界/边界

点击“厂界/场界/边界”，在距项目边界1m的位置，沿项目边界绘制一个多边形的厂界/场界/边界计算点；设置计算的名称、标准类型及步长，设置完毕，点击确定。计算完成后，即可查看厂界的结果。

9 预测结果

9.1 突发噪声

对于如风笛噪声，软件可计算接受点的最大A声级。声源发生时间为频发或偶发时，计算完成后，界面左下侧计算结果窗口，选择评价量下拉菜单更改为最大A声级，可查看接受点结果。

9.2 噪声预测结果表达

软件通过表格、折线图、噪声等声级图形结合的方式来表达噪声预测的结果，用户可以查看噪声预测点的声压级（预测值）、声源在预测点的贡献量（贡献值）及预测的背景噪声值（背景值）。

软件中的离散点、线接受点通过表格来表达预测结果；垂向线接受点由表格和折线图相结合的方式表现结果；主网格点、垂向网格的结果表现为噪声等声级图，其网格点的噪声值表格形式保存。

建筑物外立面的噪声值直接表现在建筑物外侧，用户可以在三维视图中查看其各层的噪声值。

9.3 噪声预测结果查看

9.3.1 查看方式一

计算完成后，软件主界面左下侧结果窗口，显示如下图示：

​

用户在项目上双击鼠标左键可查看不同的接受点的预测结果。

9.3.2 查看方式二

用户也可通过“选择”-“查看”的方式查看结果。

用户首先选中离散点、线接受点、垂向线接受点和垂向网格的四种类型中任意一个接受点位，然后单击工具栏的查看结果按钮，即可查看预测结果；或选中需要查看的接受点后，点右键菜单“查看”结果。

9.3.3 查看方式三

单击工具栏查看主网格预测结果按钮，即可查看各网格点的预测结果。如下图所示：

​

同样，在垂向网格等值线图结果显示界面内，点击“查看网格点数据”，可查看各垂向网格点的结果，如下图所示：

​

9.4 噪声预测结果导出

9.4.1 表格

结果导出有两种方式：通过剪切板复制到EXCLE、直接导出为EXCLE文件

9.4.1.1 通过剪切板复制到EXCLE

软件中的表格可以直接复制到EXCEL表格中。选中需要导出的行，然后复制到EXCEL表中，在EXCEL中编辑后，可复制到WORD中；也可在结果显示区，点击鼠标右键，选择激活表头，将结果和表头复制到EXCEL表中。

9.4.1.2 导出为EXCLE文件

在计算点结果界面，点击右键菜单“导出到Excle文件”，选择文件保存的路径，保存文件即可。

​

9.4.2 折线图

软件中的折线图可以直接复制到WORD中。在折线图上利用右键菜单将折线图复制到WORD文件中。

9.4.3 等声级图

方法一:

执行菜单->文件->保存图片或者点击工具栏导出图片按钮，即可弹出“保存图片”对话框：

​

用户可以设置图片的输出区域和图像参数，将图片保存到文件或者复制到剪贴板即可。

图像宽度：图像宽度越大，则图像越精细。如一张word页面放一张图可选择为4000，对于一张word页面放两张图可选择2000。

方法二:

点击工具栏中的打印输出按钮，软件提供了一个默认的浓度图样式，用户可以通过打印输出界面的工具栏添加图形要素和调整大小，图像要素包含“全年风频图、图例、比例尺等”。

点击工具栏“添加图片按钮”，选择相应的风频图，在画布中点击鼠标左键，即可完成添加，用户可以根据通过左键调整位置和大小。

根据项目涉及到的图层需要选择图例中显示的内容；根据需要修改比例尺的内容，包括比例尺段数、长度单位等；调整画布内图形要素的位置及大小，合理布局；点击菜单栏工具“保存”即可保存当前设置。

设置好图像布局后，点击菜单栏文件-输出图片，把编辑好的浓度图保存即可。

10 交互

10.1 CAD/shp图形-噪声对象转换

将导入的CAD/shp图形，转换为噪声对象。

10.1.1 单个图形转换

点击工具栏的选择图形按钮，选中导入的图形；右键菜单，点击生成，选择要生成的对象。（软件会自动识别cad中建筑的高度）

​

10.1.2 图形批量转换

选中CAD的一个图层，右键菜单点击生成，选择要生成的噪声对象。

​

10.1.3 地形控制对象的生成

选中导入的cad或者shp文件中某一线条，可以将其转化为地形控制对象（地形控制线或者地形控制面）。

​

10.2 地形

地形模型的建立使得噪声对象在基底的地面高程存在差异，再加上离地高度的不同，噪声对象则拥有不同的绝对高度；与没有引入地形数据相比，声波的传播距离发生了改变。当声源和受声点之间的连线穿过地形的突出部分时，软件会自动考虑地形的遮挡作用。

软件中面声源、建筑物、垂向网格点的地面高程，由绘制该噪声对象时的起点的地面高程确定；线声源、线接受点、屏障、绿化林带的地面高程由该噪声对象各节点的地面高程确定。

10.2.1 地形控制点

引入地形控制点，并赋予海拔高度值。软件通过地形控制点和地形模型的基准面建造一个地形模型，噪声对象的基底地面高程由软件自动计算得出，最终可确定噪声对象的绝对高度。

地形高程控制点与边界高程基准点共同构造地形模型，不均匀的地形表面会使声波发生绕射现象，软件将自动考虑地形表面的这一衰减作用。

在工具栏选择地形绘制工具，在快捷工具栏选择点形状，然后在绘图区单击鼠标左键，即可进入地形参数的编辑对话框。地形对象形状选择“点”，用户需要设置地面控制点的地面高程（海拔高度），其坐标由鼠标定位得出，一般无需改动。若有特殊要求或已经获得详细坐标参数，可直接键入坐标参数。

​

10.2.2 地形轮廓线

地形轮廓线可以看作是一系列地形控制点的组合，其在软件系统中的作用与地面控制点相同。

在工具栏选择地形绘制工具，在快捷工具栏选择响应的线型，然后在绘图区绘制一条地形轮廓线，即可进入地形参数的编辑对话框，分别设置各节点的地面高程（海拔高度）。

10.2.3 地形控制面

在工具栏选择地形绘制工具，在快捷工具栏选择响应的控制面类型，然后在绘图区绘制一个多边形，设置多边形控制面各顶点的地面高程（海拔高度）。

​

10.2.4 地形与对象间的调整

1. 地形跟对象相符

软件利用地形轮廓线和地形三角网络，使噪声对象基底高程（地面高程）与地形高程表面相符合。

2. 对象跟地形相符

应用此功能，软件修改现有的地形模型；软件开凿原有的地形轮廓线，同时建立平行于噪声对象的地形轮廓线。用户可设置地形开凿范围、形状。

外延宽度：在噪声对象各节点地面高程的基准面上，设置噪声对象周围的地面向外围开凿地形的范围（以轮廓线为基准），m

修改范围：从噪声对象所在基底平面的边缘向外围开凿地形的水平范围，m

采样间距：设置沿上述两个开凿范围边缘建立的新地形轮廓线各节点的间距，m

10.3 二维图形的编辑

软件可以支持噪声对象多种二维显示样式。在软件系统中噪声对象按二维表现形式可分为点对象、线对象、面对像，对相同类型的噪声对象软件有基本类似的表现样式。点击工具栏样式编辑器快捷图标，即可进入噪声对象的二维编辑器，用户可选择相应对象进行编辑。

10.3.1 点对象

点声源、离散点、垂向线接受点、建筑物评价控制点、地面高程控制点在软件的二维界面表现为一个点。其中，建筑物评价控制点由于其在结果表达上的特殊要求，软件增加了一些其他的表现形式。

现以点声源为例，说明点对象的二维样式编辑。

在对象类型中选择点声源，在右侧的“点样式”、 “选择样式”和“标注样式”中点声源的二维表现样式进行编辑。

10.3.1.1 点样式的编辑

点击“点样式”编辑对象显示符号的类型。

符号器特征参数

软件提供了三种符号的比例尺模式：软件提供了三种比例尺模式【简单的（simple）、符号化（symbolic）、地理符号（geographic）】。应用前两种模式，所选择的显示符号的大小不随绘图区显示的比例改变；“geographic”则随绘图区的显示比例改变。

符号

用户选择相应的符号后，可以设置符号的大小、颜色、透明度、旋转角度及是否使用外廓线等参数。软件同样也提供了三种符号的类型，每种类型包含有多种样式，用户可以自由选择使用。

1. 符号类型

1) Simple简单

用户选择任一种样式，设置其颜色、透明度及是否使用外廓线。

2) Character字样

​

用户选择字体的类型，双击选中的样式，设置其颜色、透明度及是否使用外廓线。

3) Picture图片

​

点击右侧的图片添加按钮，从计算机中选择一个图片，作为对象的符号样式；通过“图片透明度”调整图片的透明度。

2. 布局

​

在布局编辑界面，用户可以设置所选符号类型的大小、旋转角度、偏移量。

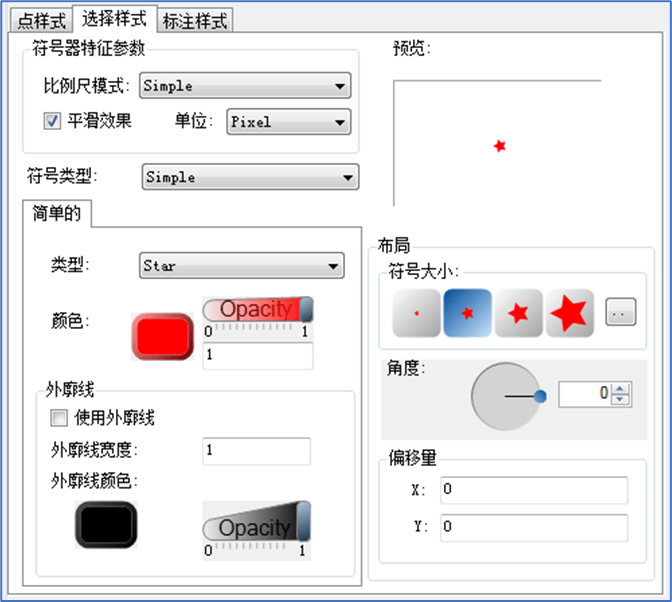

1.10.3.1.2 选择样式

在选择样式选项卡中，用户可以设置对象被选中以后的二维显示样式。具体设置与点样相同。

​

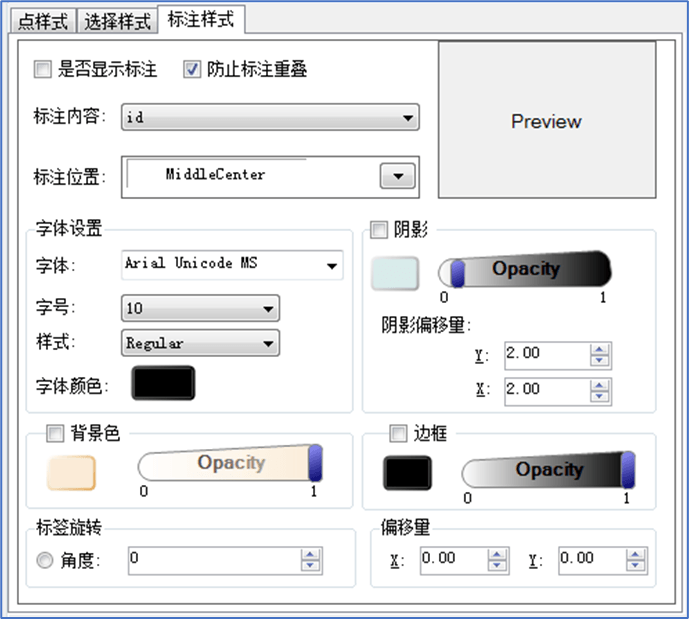

10.3.1.3 标注样式

点击“标注选项”在该选型卡内选择是否给对象添加标注并编辑标注的样式。

​

标注信息的编辑

用户可以编辑标注信息的字体、颜色并给标注信息添加背景色、阴影的效果。

1. 标注内容

用户可以选在显示对象的ID或者名称。

2. 字体设置

​

用户可以设置标注信息的字体、字号、样式、字体颜色及透明度。

3. 显示效果

用户给标注信息添加背景色、设置阴影、增加边框来设置标注的显示效果。

1) 背景色

用户可以勾选背景色，设置标注信息的背景颜色及颜色透明度。

2) 阴影

用户设置标注信息阴影的颜色、透明度及阴影偏移的程度。

3) 边框

给标注加一个边框，并设置边框颜色。

标注样式的设置

1. 标注位置

软件提供了九种标注位置，点击相应的位置，即可选择标注位置。

“防止重叠”当噪声对象密集时，标注有可能会重叠在一起；应用该功能可以避免这一现象。

2. 标注旋转角度

选择角度，然后输入标注旋转的角度，即可实现标注的旋转。正值，顺时针旋转；负值，逆时针旋转。

3. 偏移量

设置标注相对于对象位置，在X/Y方向的偏移量。

10.3.2 线对象

软件中线声源、公路声源、铁路声源、垂向面声源、线接受点、垂向网格点、地形轮廓线、地形三角网、声屏障都是以折线形式建模的。

本版软件设定了线对象的起点和方向，用户可以在“线样式”的“符号器特征参数”中控制对象起点、方向是否显示；同时也可以为线对象的代表符号选择一个比例尺模式。同样，用户也可以在“线样式”中设置符号的样式，例如，线条的样式及宽度、线条的颜色及透明度。

对于公路声源用户可以“车道线样式”选项卡中设置车道的显示样式。

同样，用户可以再“外框线选项”中设置外框线的相关属性；线对象的标注设置可参考点对象的标注设置的说明。

10.3.3 面对象

软件中的面对象主要包括水平面声源、建筑物、绿化林带、计算区域、地形轮廓面，这些噪声对象都表现为具有起点和方向的闭合多边形。

用户可以在面符号选项中控制对象的起点和终点的显示，选择符号类型并设置其填充样式；通过勾选“采用轮廓线”给所选符号设置轮廓线并编辑轮廓线的样式。

面对像标注的设置参考点对象的标注信息的设置即可。

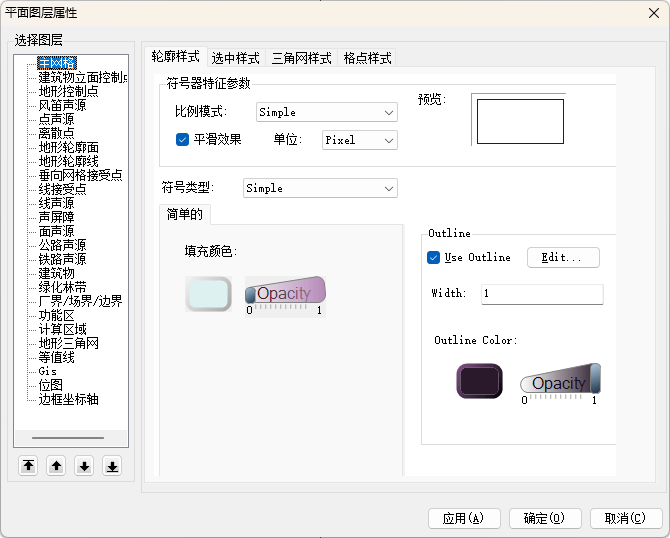

10.3.4 主网格

10.3.4.1 轮廓样式

轮廓样式是针对矩形网格的外观展示设置，可以控制网格区域透明度及轮廓线颜色、粗细设置等。

10.3.4.2 选中样式

在选择样式选项卡中，用户可以设置对象被选中以后的二维显示样式。具体设置与点样相同。

10.3.4.3 三角网样式

三角网样式是针对三角网格的外观展示设置，可以控制网格区域透明度及轮廓线颜色、粗细设置等。

10.3.4.4 格点样式

格点样式控制是矩形网格和三角网格的网格点样式。具体设置与点对象样式相同。

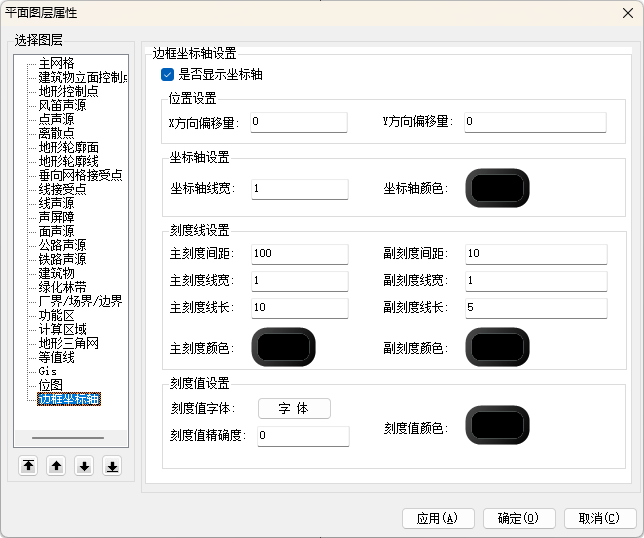

10.3.5 边框坐标轴

用户可以选择“边框坐标轴”图层，控制坐标轴是否显示 ，并通过X/Y方向的偏移量来控制坐标轴在绘图显示的位置。对于坐标轴的宽度、刻度间距、刻度线长度及颜色、刻度值的字体，用户可自行设置。

10.3.6 CAD图层

用户导入CAD后，可以选中CAD中某个图层进行编辑，参考线对象设置方法。

10.3.7 地形渲染样式

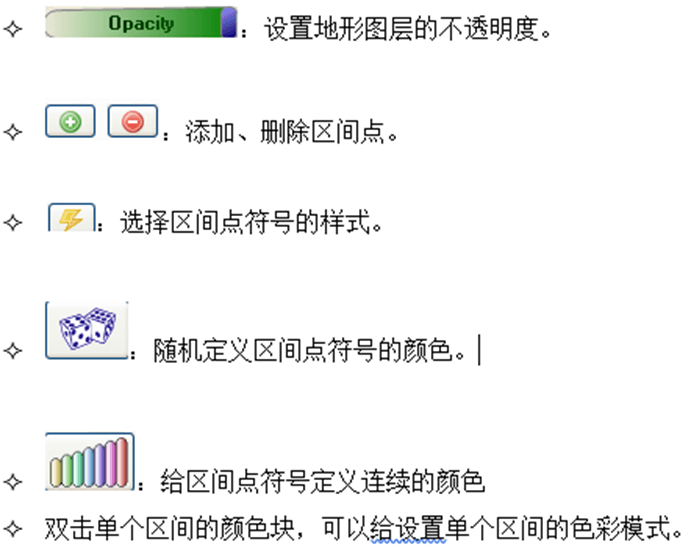

10.3.7.1 Use Color Range（区间色彩设置）

• 在HSL色彩模式选项卡里用户可以设置Hue Range（色调值域）、Saturation Range（饱和度值域）、Lightness Range（亮度值域）及各参数的变换方向

• 在RGB色彩模式选项卡里用户可以设置起止颜色类型及其深浅（不透明度）

10.3.7.2 No Data Color（无数据区域色彩设置）

设置无地形数据区域的颜色，及其不透明度。

10.3.7.3 山影图设置

• Light Dire ：用户可通过此功能来设置光线的照射方向

• 参数：点击，如下图所示 ，在层属性对话框中用户可进行如下设置

• Amient Intensity—环境亮度

• Elevation Factor—高程因子

• Extursion—地形的显示精度（三维渲染的效果）

• Is Used—控制坡度的显示

• Light Direction—光线的照射方向

• Light Intensity—光线强度

• Zenith Angle—天顶角

• Elevation Factor

设置高程计量单位的转换方式

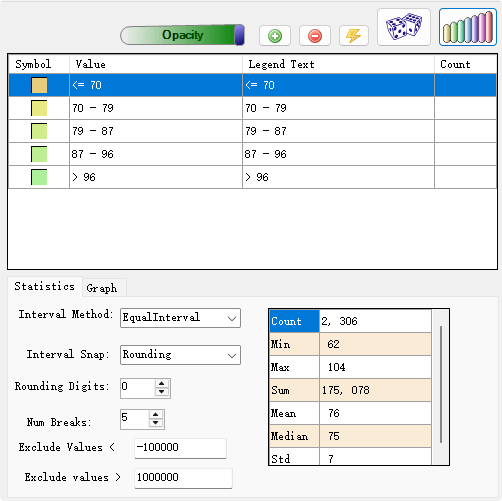

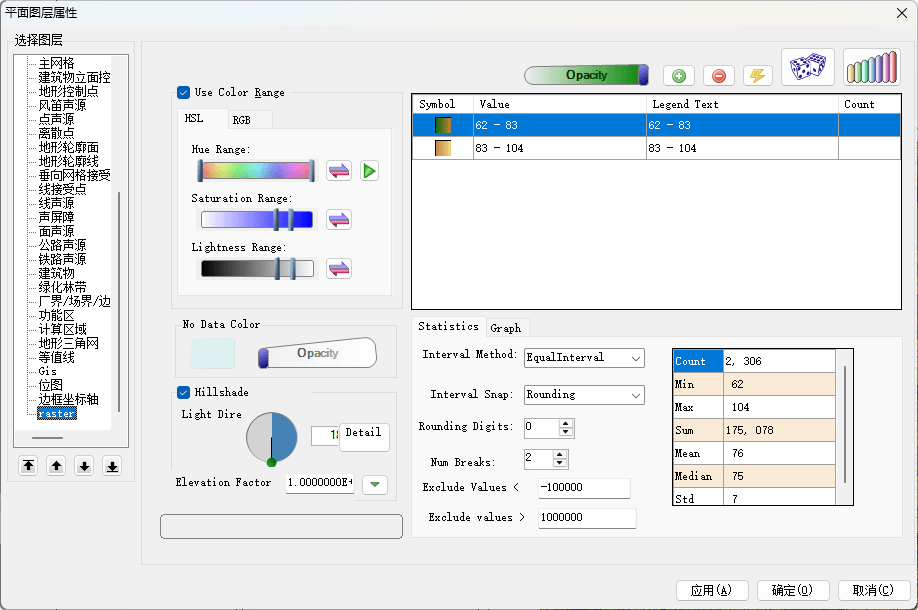

10.3.7.4 高程区间

如下图所示，用户可对高程进行编辑。

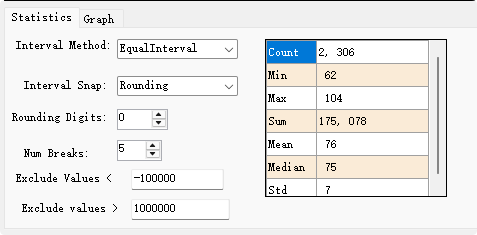

在“统计”选项卡中可进行如下编辑

• 重采样方法：设置区间点中高程值的间隔方法

• EqualInterval—等间隔

• Manual—手动

• Quantile—位数

• 捕捉区间：

  • DataValue—数据值

  • Rounding—四舍五入

  • SignificantFigures—有效数字

• SignificantFigures：设置区间点高程值中自然数的个数

• 舍入误差rounding digits：设置区间点地形高度的精确度（高度数值小数点数的位数）。

• 区间点个数：设置地形图层区间点的个数（控制地形的显示精度）。

• Exclude Value：输入一个双精度的浮点值

在“图形”选项卡中进行如下编辑。

如上图所示，用户可通过拖动蓝色和红色线条，来改变区间点代表的高程值

• Columns—控制图列的个数

• Show Std.Dev.—控制标准线的显示（图中红色虚线）

• Log Scale—显示不同地形的数量规模

• Show Mean_—控制平均值线的显示（图中蓝色虚线）

10.4 三维编辑

控制噪声模型在三维视图下显示样式以及浏览的模式。点击工具栏的三维编辑器图标，在三维编辑器窗口设置噪声对象的三维显示样式。

10.4.1 浏览模式

软件提供了两种浏览模式：鼠标旋转缩放模式和CS模式。用户可以根据需要来设置相机的位置及移动速度。

三维视图拥有一个三维坐标系，软件通过一个X/Y/Z三维坐标轴来指示坐标体系的方向。

红色线表示X轴的正方向；绿色线表示Y轴的正方向；蓝色线表示Z轴正方向。

10.4.2 三维视图编辑

用户可以在“图层”选项卡里编辑噪声对象在三维视图的显示样式，通过是否勾选图层来控制图层是否显示。

软件三维视图中的噪声对象分为点、线、面、体四种类型。其中点声源、离散点、线接受点以及垂向线接受点为空间上单个点或一系列点集合；线声源即为空间上一条折线；建筑物立面、垂向网格、面声源、公路、公路路口、铁路、屏障、桥梁及主网格为面对像；建筑物、绿化林带、路堤为体对象。

1. 点对象

用户可以设置点对象的大小、颜色。

​

2. 线对象

线对象只需要设置线条的颜色和宽度。

​

3. 面对象

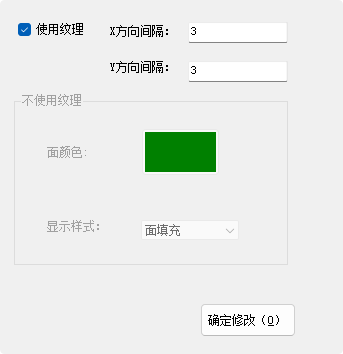

对于面对像的视图设置，我们应选择是否使用纹理。若选择纹理，软件自动给面对象添加纹理，优化三维视图的显示效果；若不使用纹理，用户则需要设置面对象的显示样式及颜色。软件提供了面填充和轮廓线两种显示样式。

​

其中，建筑物外立面、垂向网格、主网格作为噪声结果的表现对象，必须使用纹理。用户可以设置纹理的显示方式及其透明度。

4. 体对象

三维视图中的体对象可以看作面的集合，其样式编辑与面对象相同；其中绿化林带纹理表现样式有其特别之处，软件以树木来表现绿化林带，用户可以通过“X/Y方向间隔”编辑绿化林带树木的显示密度。

10.4.3 光照效果

用户可以在“灯光”选项卡里设置三维场景光照模型。在光照模型中将把光分成了4种独立的成分：环境光、散射光、镜面光和发射光。

环境光是指在环境中进行了充分的散射，无法分辨其方向的光，它好像是来自所有方向的光；当环境光撞击物体表面时，它会向所有方向均匀发散。

散射光来自某个方向。因此，如果它从正面照射表面，他看起来显得更亮一些；反之，如果它从侧面掠过表面，它看起来就显得暗一些。

镜面光来自一个特定方向，并且倾向于从表面向某个特定方向反射。

发射光用来模拟那些源自某个物体的光，但是它并不作为一种额外的光照。

在软件的光照模型中设置了两个光源，用户可以设置光源的位置强度；对于噪声预测模型中的噪声对象来讲，用户也可以设置噪声对象的光线强度。

​

1. 着色模型

用户可以设置多边形图元的着色模式，软件提供两种着色模式：单调着色和平滑着色。

单调着色：整个图元的颜色是该图元任一顶点的颜色。这样的着色模式使得噪声对象看以来不够平滑，在存在地形模型时尤为明显。

平滑着色：在平滑着色模式下，图元的每个顶点单独处理，图元内部的颜色是所有定点的颜色的均匀插值；因此，整个预测模型从颜色上看是平滑的。

2. 光照模型

在软件的光照模型中设置了两个光源，用户可以根据需要来启用相应的光源，并设置该光源的位置及强度。

全局环境光指的是所有光源对环境光的贡献。在光照模型中全局环境光有一个默认值，这使得在三维场景存在少量的白色环境光。因此，即使我们启用光源，仍然可看三维场景中的噪声对象。

灯光0：灯光0的位置与相机的相对位置不变，在我们浏览三维场景时，灯光0会随着相机移动。用户可通过光线RGB值来自定义灯光0各成分的颜色以及强度。用户可以点击右侧的“初始化”按钮，将灯光的相关参数设置恢复为软件的默认设置。

灯光1：若启用灯光1，用户首先设置该光源的在三维场景中位置，然后点击右侧的“应用坐标”，即完成灯光1的启用。同样，用户也可以自定义灯光1的相关参数。

3. 对象的材质

用户可以通过“镜面光强度”和“发射光强度”来设置噪声对象的材料属性，从而来表现噪声对象的颜色强度。用户可以点击右侧的“初始化”按钮，将灯光的相关参数设置恢复为软件的默认设置。

10.4.4 导出三维场景图

在“保存场景到图片”选项卡里，设置场景背景颜色，点击“获取三维场景图”并设置图像的宽度；点击“保存到文件”编辑文件的名称将图片文件保存到指定的目录内。

点击“详细预览”，可以更为细致的查看所导出的场景图。此外，通过是否显示坐标轴来控制是否在三维场景中显示三维坐标轴。

10.5 图层管理

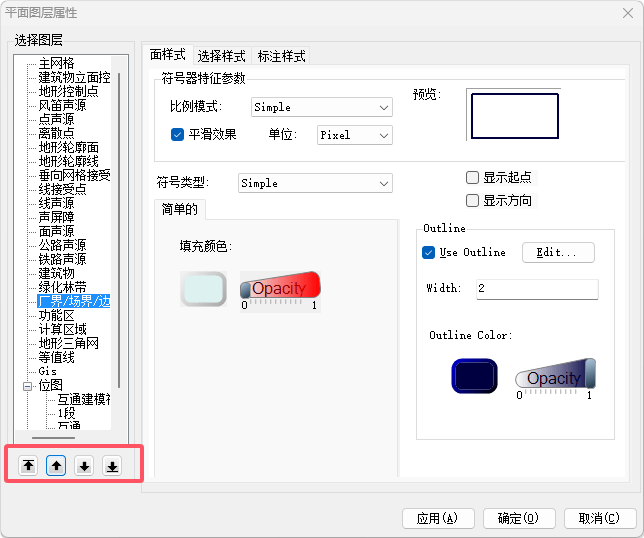

在“平面图层属性”设置界面中，用户可以调整各图层的显示顺序。

用户可以选中某个图层，按住鼠标左键将其拖至指定位置；也可以利用右侧的图层移动按钮，将所选图层移动到指定位置。

10.6 等值线编辑器

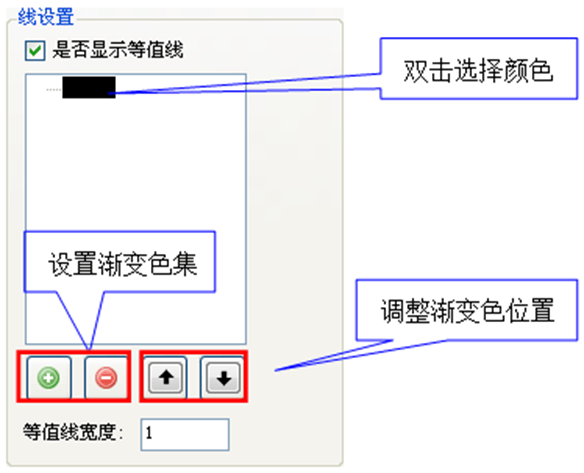

计算了主网格点后，在等值线编辑器中用户可以设置评价范围内噪声等值线图的显示样式。

10.6.1 设置等值线的图例及标注

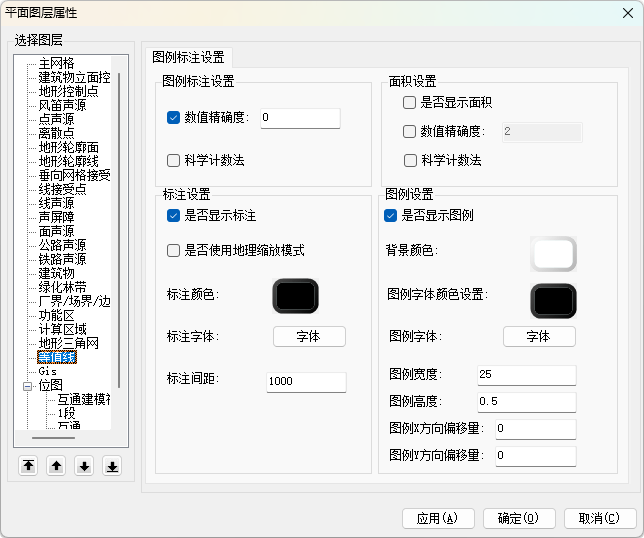

点击二维编辑器图标，弹出平面图层属性窗口，窗口左侧的平面图层列表中选中“等值线”，设置“等值线标注”及“图例”相关属性。

1、图例标注设置

设置浓度等值线图例标注的精确度和计数方法。

2、面积设置

勾选“是否显示面积”来显示预测范围内各浓度区间的实际面积（m2）及精确度和计数方法

3、等值线标注设置

勾选“显示标注”复选框，显示等值线的标注，并设置标注值的字体及颜色、标注数量、数值精确度等属性。

1）标注的字体颜色：点击“颜色”及“字体”设置按钮，给标注设置一个字体及颜色。

2）标注数量：通过“标注间距”来控制每条浓度等值线上的标注间距（单位，m）。标注间距越大，标注的数量越少；反之，标注间距越小。标注的数量就越多。

3）标注数值的属性：通过“数值精确度”、“科学计数法”及“是否使用地理缩放模式”来设置标注数值的表现形式。数值精确度指的是标注数值小数的保留位数，一般根据污染物的浓度值来设置。它不仅控制标注数值的精确度同样控制着图例数值的精确度。

4、图例设置

勾选“是否显示图例”复选框，显示等值线的图例，并设置图例数值的样式、图例的大小及位置。

1）图例数值的样式：点击“背景色”、“图例字体颜色”及“图例字体”设置按钮，给图例数值设置一个样式。

2）图例大小：编辑图例的宽度和高度，来设置图例的大小。图例的宽度和高度均大于0，一般按软件默认值即可。

3）图例的位置：通过编辑图例在X/Y方向的偏移量，来设置图例在绘图区的位置。“X方向的偏移量”：输入正值，图例向X轴正方向偏移；负值，则向负方向偏移。对于“Y方向的偏移量”则相反，输入正值，图例向Y轴负方向偏移。

10.6.2 等值线图的编辑

在软件工具栏点击等值线编辑器，弹出“等值线编辑器”对话窗口，可进行“基本设置”和“等值线选项”的相关设置。

1．等值线图的基本设置

点击“基本设置”选项卡，设置等值线绘制方法、等值线图层、等值线及填充的样式。

1）等值线绘制方法：软件提供了三角网法等值线的绘制方法。

2）等值线图层设置

线图层是等值线图的等值线，用户可以编辑等值线宽度及颜色。点击“是否显示等值线”复选框，设置等值线的宽度；双击等值的颜色块设置等值线的颜色。软件同时也提供了等值线颜色渐变的功能，通过界面下方的“添加”按钮为等值线添加渐变色；渐变色列表的最上方的颜色代表最小的浓度值，沿列表向下浓度值逐渐增大；点击任一渐变色，通过右侧的调整按钮调整其在列表中的位置或点击“移除”按钮删掉。

3）面图层设置

在面图层设置的界面内，可以设置等值线图填充渐变色集合。具体操作和线图层设置相同。

在图层设置界面，给等值线及等值线填充设置统一的不透明度，以便可以透过浓度等值线图看到预测项目的背景图。用户可以输入不透明度的数值（0～1）或者直接用鼠标拖动至指定不透明度。不透明度设置不宜过低。

2．等值线选项设置

在等值线选项中，我们可以设置浓度等值线图显示的浓度范围、等值线之间的间隔、单个等值线及填充的颜色。

1）设置等值线图的显示范围：在“指定范围”界面里设置浓度等值线的显示范围。当某区域的污染物浓度值小于等值线的最小值时，该区域的等值线图将是空白，需要调低等值线的最小显示范围。

2）设置等值线间隔的浓度值：软件可以实现等间隔和不等间隔的等值线分布设置。在“生成选项”界面中设置等值线的间隔方法。

等间隔设置

在“生成方法”的下拉菜单中选择“等分法”，并选择具体的等分方法。在设置好相应的间隔后，点击“生成”按钮，完成设置。

软件有两种等分方法，一种是设置一个特定浓度间隔数值；另一种是设置等值线的条数，软件会根据等值线图的显示范围及等值线条数自动计算一个间隔。

不等间隔设置

在“生成方法”的下拉菜单中选择“自定义”，然后，输入等值线图显示的等值线的数值，点击“生成”按钮，即完成设置。

3）设置单个等值线及填充的颜色

选择任意一条等值线，分别双击对应的“线颜色”或“面颜色”选择相应的颜色，即可给等值线及等值线填充设置特定的颜色。重新运行生成选项即可恢复等值线及填充为默认颜色。

10.7 运行程序

噪声模型建立完毕之后，在工具栏点击“计算”按钮，运行程序。

• 运行方式

软件自动检测计算机系统CPU的运算内核数量，用户可选择参与噪声系统运算的内核数量。

• 计算内容

用户可以控制每次计算的内容，用户根据需要自行选择即可。

11 理论基础

噪声环境影响评价系统V1～V3忠实于《环境影响评价技术导则 声环境》(HJ2.4-2009)噪声导则,并在此基础上进行了适当的扩展。

噪声环境影响评价系统V4忠实于《环境影响评价技术导则 声环境》(HJ2.4-2021)噪声导则、《环境影响评价技术导则 公路建设项目》(HJ1358-2024),并在此基础上进行了适当的扩展。

同时，所有版本借鉴了国内一些成熟标准及规范:《声学 户外声传播的衰减 第1部分：大气声吸收的计算》（GBT 17247[1].1-2000）、《声学 户外声传播的衰减 第2部分一般计算方法》（GBT17247.2-1998）、《公路建设项目环境影响评价规范》（JTG B03-2006）、《铁路建设项目环境影响评价噪声振动源强取值和治理原则指导意见(铁计2010 44号文)》以及铁路计算相关的论文。
