噪声在线计算快速入门—工业

1.平台介绍​

1.1版本说明​

1.1.1浏览器要求​

为了更好的使用环安噪声环境影响评价系统，请使用谷歌浏览器(Google Chrome)、Microsoft Edge。

1.2功能介绍​

1.2.1工业噪声​

平台支持点声源、线声源、面声源及室内声源预测模型的建立，并自动考虑多源的叠加影响，用于工业建设项目的噪声预测评价。对于非连续发声及源强不稳定的工业声源，平台也提供了相应的预测模型。

1.2.2公路噪声​

平台可以进行公交路、城市道路的噪声预测。道路的交叉区域，利用公路路口的模型概念来交表达交叉路口的影响。

1.2.3铁路通噪声​

平台提供城市的轨道交通及铁路交通的噪声预测模型的建立。

1.3理论基础​

噪声环境影响评价系统忠实于《环境影响评价技术导则 声环境》(HJ2.4-2021)噪声导则,并在此基础上进行了适当的扩展。

同时，借鉴了国内一些成熟标准及规范:《声学 户外声传播的衰减 第1部分：大气声吸收的计算》（GBT 17247[1].1-2000）、《声学 户外声传播的衰减 第2部分一般计算方法》（GBT17247.2-1998）、《公路建设项目环境影响评价规范》（JTG B03-2006）。

2平台结构​

2.1主界面​

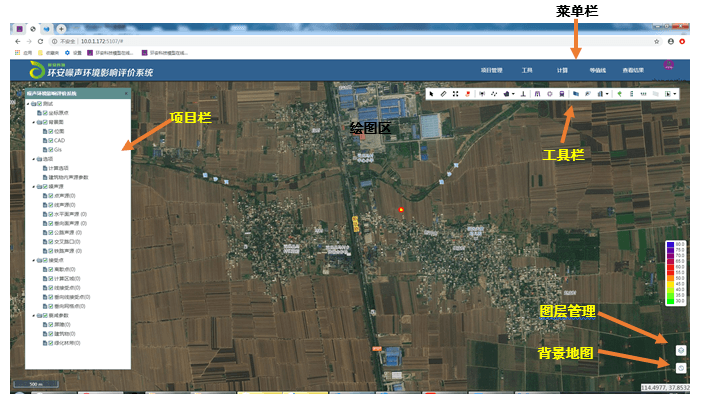

image-20260316103744146

2.2菜单栏​

项目管理

用户可以实现项目新建、打开、编辑、删除；也可以查看现有项目状态。

工具

平台提供了常见工业设备的声功率级的估算和声级的基本运算。

计算

噪声预测情景建立完毕以后，点击计算，进行噪声的传播衰减运行。

等值线

用户可以查看预测范围内昼间、夜间的等值线分布图并对等值线进行相关设置。

查看结果

用户可以查看相关计算点的表格结果数据和图形结果。

2.3工具栏图标​

image-20260316103832214

2.4项目栏​

用户建立的所有噪声对象均可以在相应的对象类型列表中显示，并通过是否勾选图层来控制相应噪声对象的在绘图的显示。

3噪声系统快速使用指南​

3.1新建项目​

菜单栏点击“项目管理”，在项目管理界面，点击“新建”按钮，输入项目名称，点击提交，新建一个项目。

image-20260316103903574

3.2定义预测中心点​

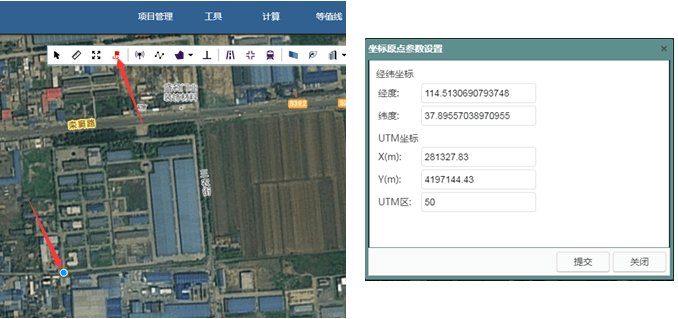

点击工具栏“坐标原点”按钮，在背景图上点击鼠标左键，设置预测范围的坐标原点，在弹出的对话框中，点击“提交”按钮，完成坐标原点的设置。对于工业项目，对标原点一般取厂区的左下角。


3.3导入背景图​

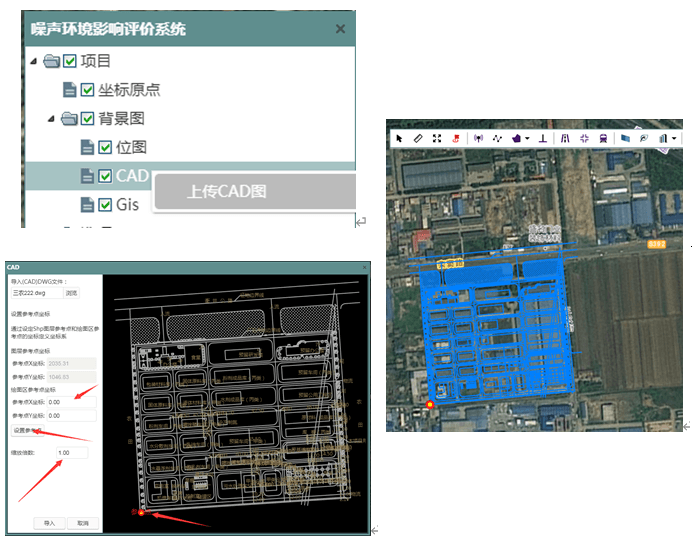

以CAD文件导入为例。在项目栏，背景图图层里点击CAD，右键菜单，上传CAD图;再导入CAD对话框的点击浏览，选中要导入的文件，然后点击“设置参考点”，在CAD图上，定义参考点的位置，并设置好相对坐标；计算平台要求CAD的比例是1∶1m，若CAD文件不符合要求，可通过缩放倍数进行调整。例：CAD文件是1∶1000m，缩放倍数输入0.001。

注：CAD参考点位置及坐标请尽量与之前的坐标原点保持一致。


3.4设置计算选项​

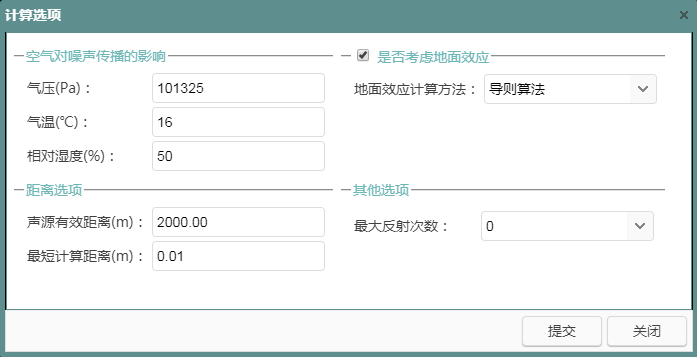

用户可以设置项目所在地常年环境参数、声源计算距离，地面效应及反射次数等参数；对于存在室内声源的项目，可以设置“建筑物室内声源参数”，建议直接按照默认设置。


3.5设置噪声源​

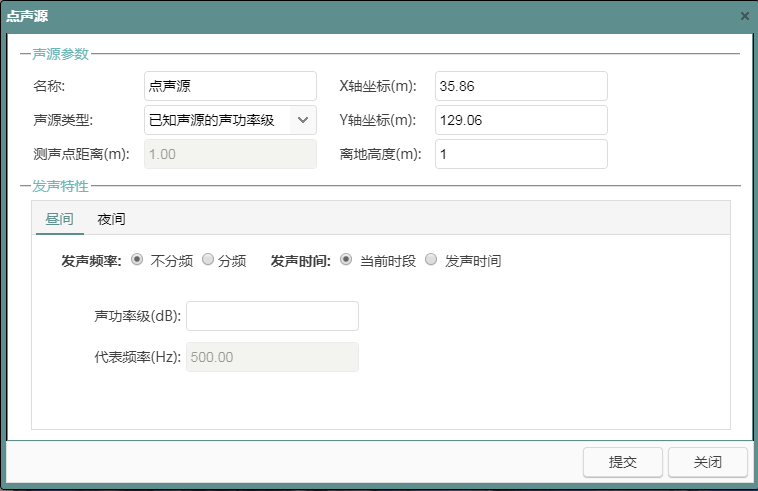

以点声源为例，点击工具栏“点声源”绘制按钮，在图上噪声源的位置，单击鼠标左键，在弹出的对话框设置声源的名称、离地高度、源强类型、噪声源强、发声时段等参数。（X、Y坐标为自动获取，一般无需设置）

注：对于点声源来讲，若声源位于建筑物内部，则构成室内声源。


3.6设置接收点​

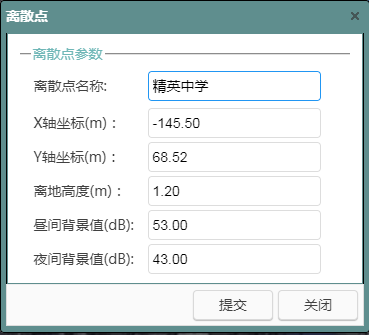

计算平台提供多种形式的计算点。以离散点为例，点击工具栏“离散点”按钮，在靠近敏感建筑附件，鼠标点击左键，设置敏感点的名称、离地高度及背景值。



3.7设置遮蔽物​

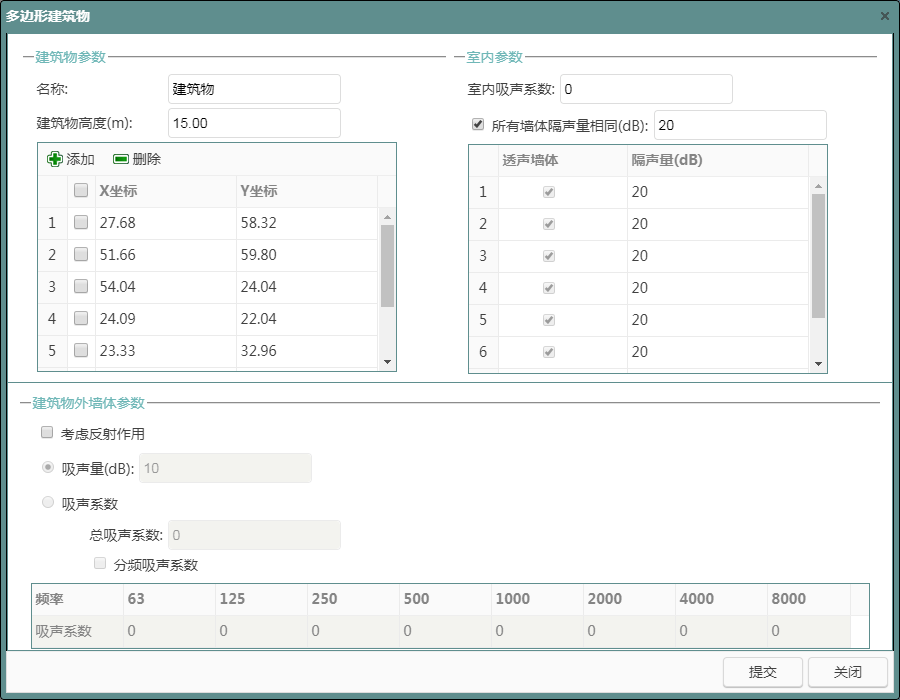

计算平台提供了声屏障、建筑物、绿化林带三种遮蔽物。以建筑物为例，点击工具栏“建筑物”按钮，在背景图上，沿建筑物轮廓，用鼠标左键一次点击各顶点，最后双击鼠标左键完成绘制；然后在建筑物设置对话框中设置建筑物的离地高度。

若建筑物内部存在点声源，则需要设置建筑物墙体隔声量和室内吸声系数；参数取值可参考：https://www.ihamodel.com/wp-content/uploads/2019/01/ 噪声预测相关参数取值参考第三版.pdf


3.8设置计算区域​

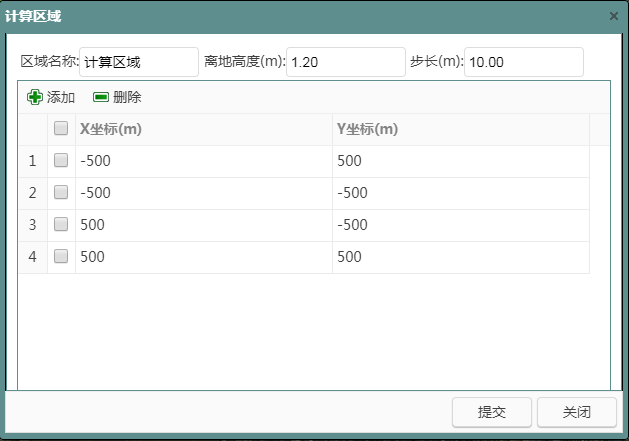

在平台工具栏单击计算区域设置按钮，沿以确定好的预测区域绘制一个多边形，双击左键，弹出如下对话框：


用户可以设置计算区域的名称。对于构成计算区域的各折点坐标，一般由鼠标定位得出；如有特殊要求，用户可自行修改各节点的坐标值。

*注：计算区域各顶点坐标尽量设置为整数，其X/Y方向的边长尽量设置为步长的整倍数*

3.9计算​

在菜单栏点击计算。平台将计算所有噪声源在计算点的叠加影响，等待系统计算完成。

3.10查看结果及导出​

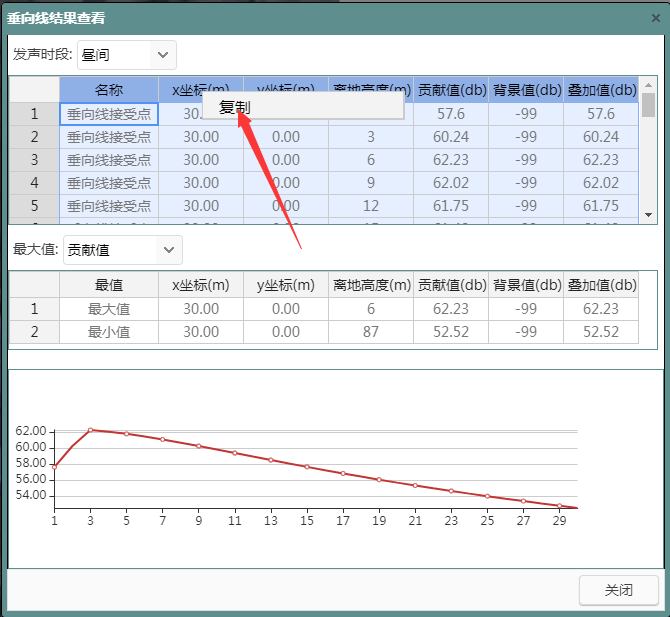

在菜单栏，点击查看结果，可以查看各计算的表格数据。以垂向线接收点为例，垂向线接收点给出了各楼层的表格结果数据及相应的折线图。如下图所示，选中表格数据，通过鼠标右键菜单，将其复制到EXCLE里；折线图可以通过鼠标右键菜单，复制到WORD中或保存为文件。


3.11查看预测范围等值线图及图形导出​

在菜单栏，“等值线”下级菜单可以昼间/夜间等值线分布图。用户点击菜单栏-专题图，根据需要插入图例、比例尺、指北针，即可导出相应的等声级线图。
